Дисплей LCD1602 синий с кнопками (шилд для Uno) TZT

Код товара:LCD1602-KEYS
Есть в наличии: 23 шт.
    0 руб.
    350 руб.

Основной склад - СПб, пр. Луначарского 11к1 Основной склад

23 шт.

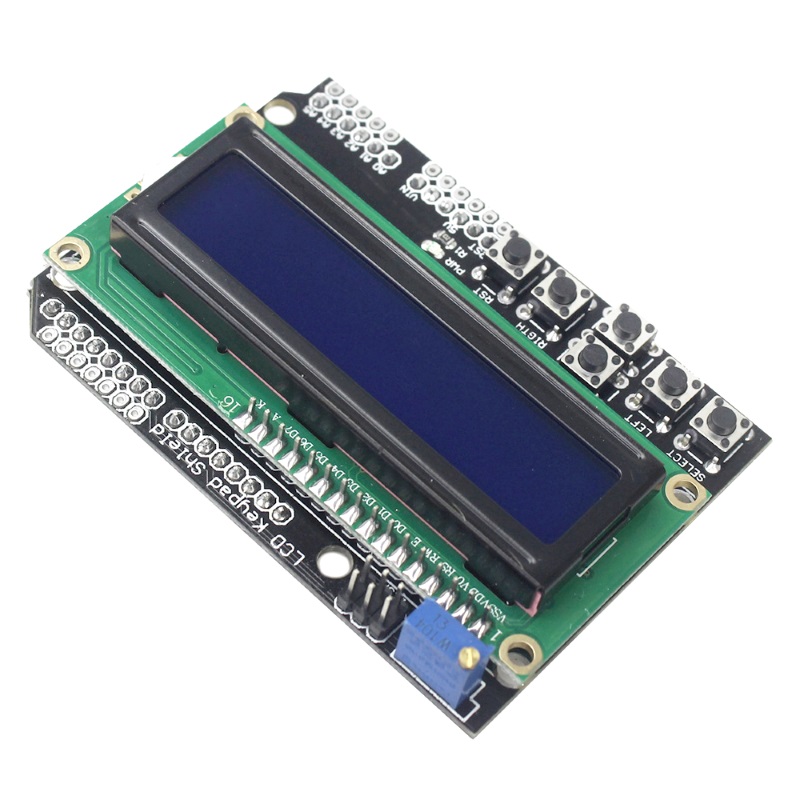

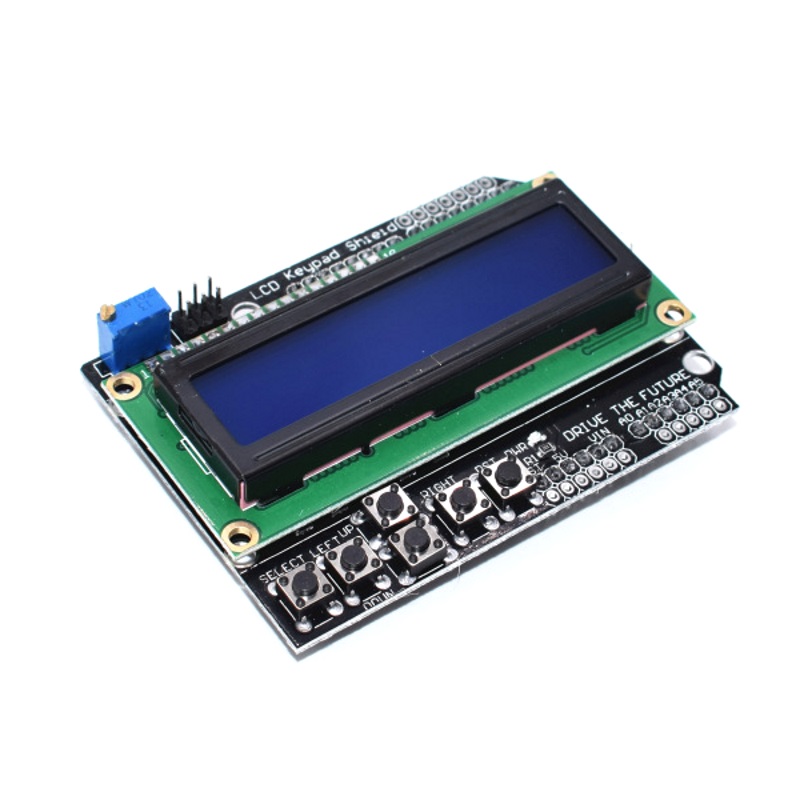

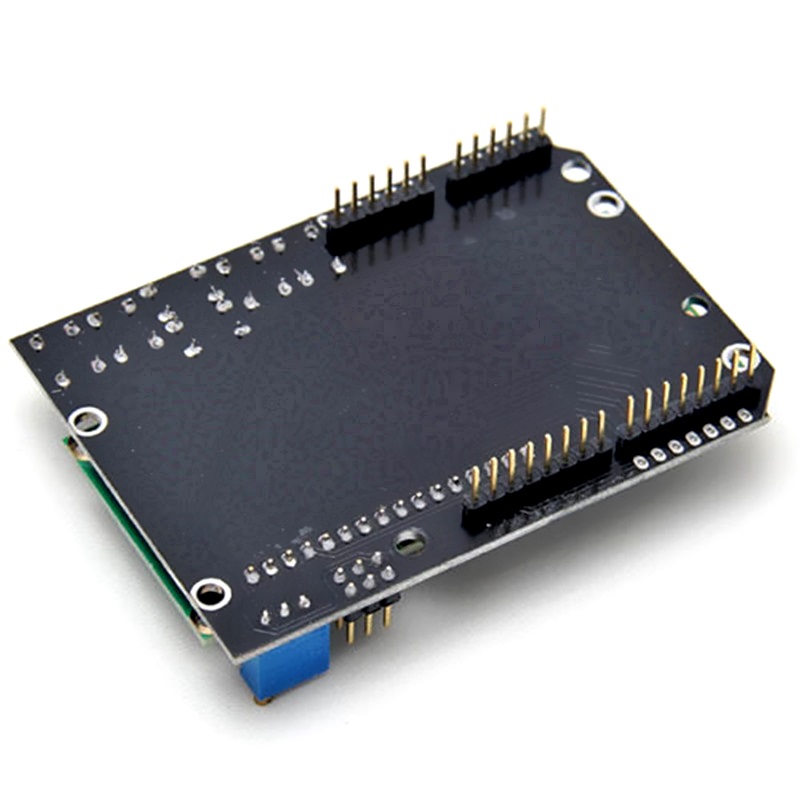

Модуль дисплея LCD1602 синего цвета. Плата выполнена в виде шилда для формфактора Arduino Uno.

На плате также установлены 6 микро кнопок для управления.

Данная плата предназначена для быстрого монтажа без пайки. Устройство можно подключить к Arduino UNO и сразу задействовать в различных проектах.

Кнопки располагаются в удобном порядке - вверх, вниз, влево, вправо, и SELECT.

Все кнопки подключены к одному аналоговому входу A0 используя цепочку резисторов, которые выдают разное опорное напряжение для A0 при нажатии любой кнопки.



Напряжение на входе A0 и значение функции analogRead при нажатии кнопок:



  • RIGNT: 0.00 В; 0 — 8 bit; 0 — 10 bit
  • UP: 0.71 В; 36 — 8 bit; 145 — 10 bit
  • DOWN: 1.61 В; 82 — 8 bit; 306 — 10 bit
  • LEFT: 2.47 В; 126 — 8 bit; 505 — 10 bit
  • SELECT: 3.62 В; 185 — 8 bit; 741 — 10 bit
Имя:
E-mail:


Получать уведомления о новых коментариях:
  • Производитель   TZT
  • Страна производства   Китай
