HC-SR501 инфракрасный датчик движения TZT

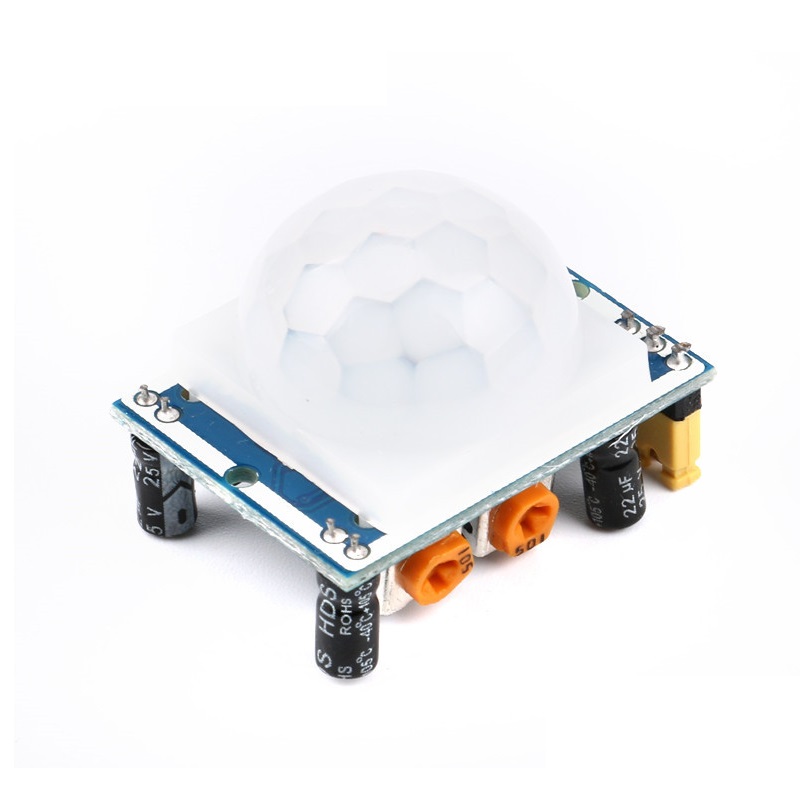

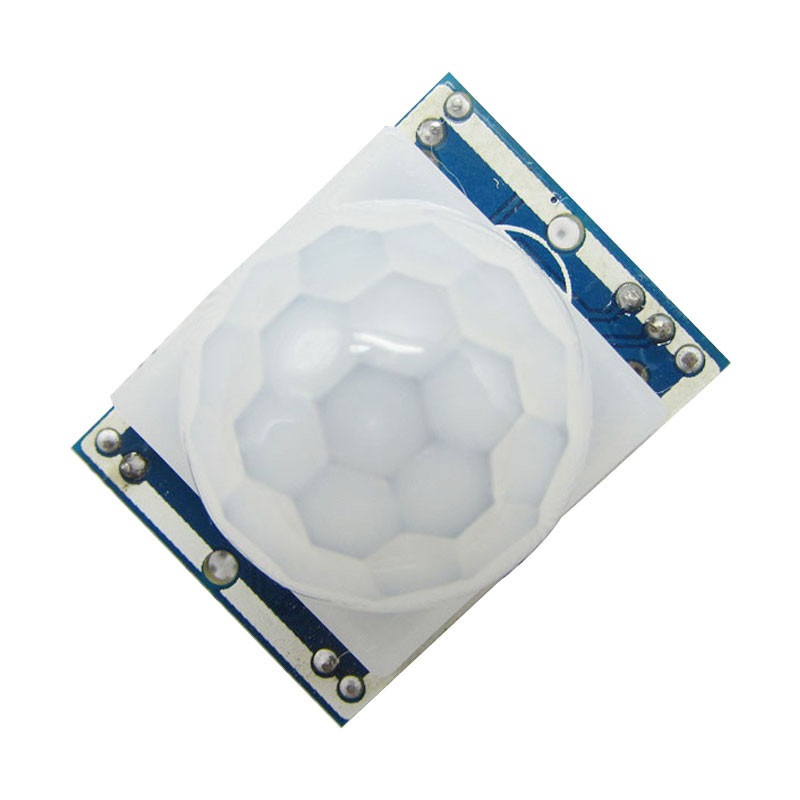

HC-SR501 - пироэлектрический инфракрасный датчик движения, позволяет обнаруживать движение людей в контролируемой зоне. Представляет из себя модуль состоящий из ИК сенсора 500BP, линзы Френеля, и управляющей модулем микросхемы BISS0001.

HC-SR501 часто применяется в охранных сигнализациях, а так же в умных домах для контроля освещения при появлении в помещении человека.

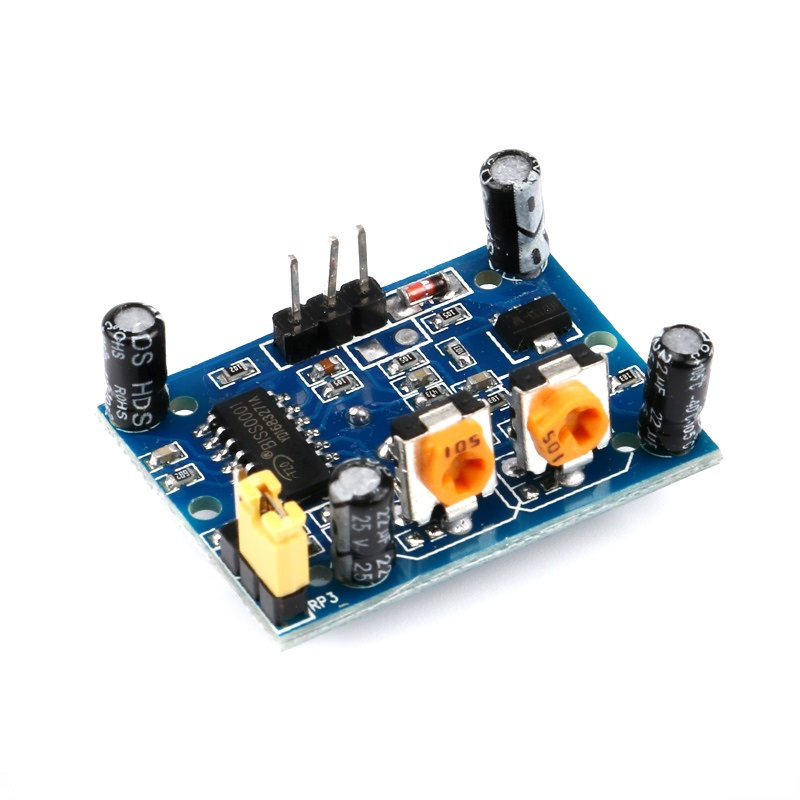

Режим работы датчика задается перемычкой (режим H или режим L).

В режиме H при срабатывании датчика несколько раз подряд на его выходе (на OUT) остается высокий логический уровень. В режиме L на выходе при каждом срабатывании датчика на выход подается отдельный импульс.
Не рекомендуется использовать датчик в местах с резкими перепадами температур - резкий всплеск инфракрасного излучения от нагрева он будет воспринимать как появление перемещающегося объекта, что может вызвать ложное срабатывание.

Характеристики датчика движения HC-SR501:

• Размер: 3.2cм x 2.4cм x 1.8cм
• Дальность действия: 3-7м (подстраивается)
• Рабочее напряжение: 4.5-20В
• Угол обзора: <140°
• Рабочая температура: -20 - +80°C

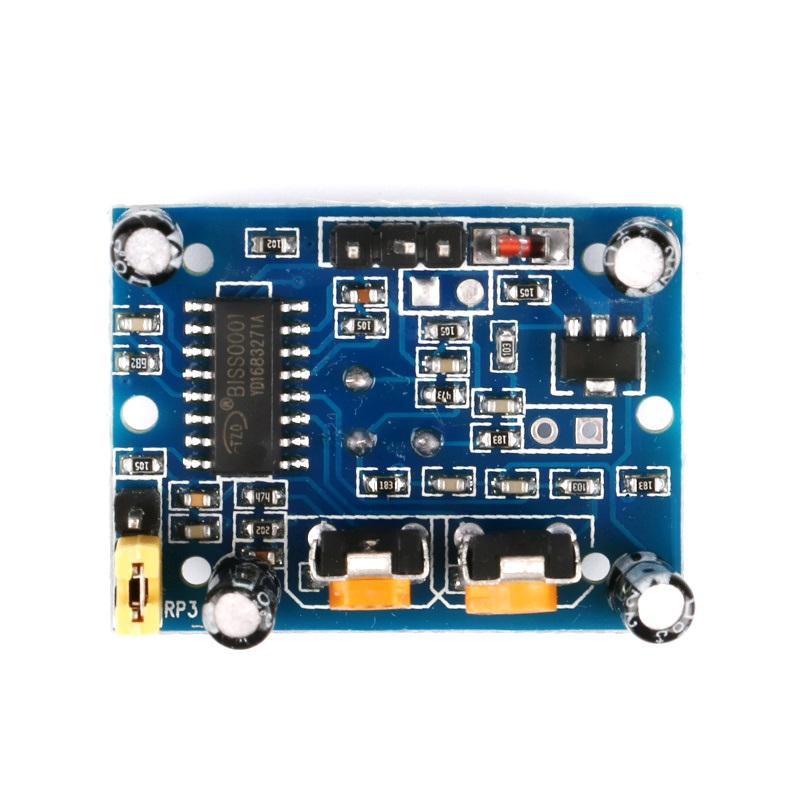

Схема расположения элементов датчика


Пример подключения датчика движения HC-SR501 к контроллеру Arduino UNO
​​​​​​​
