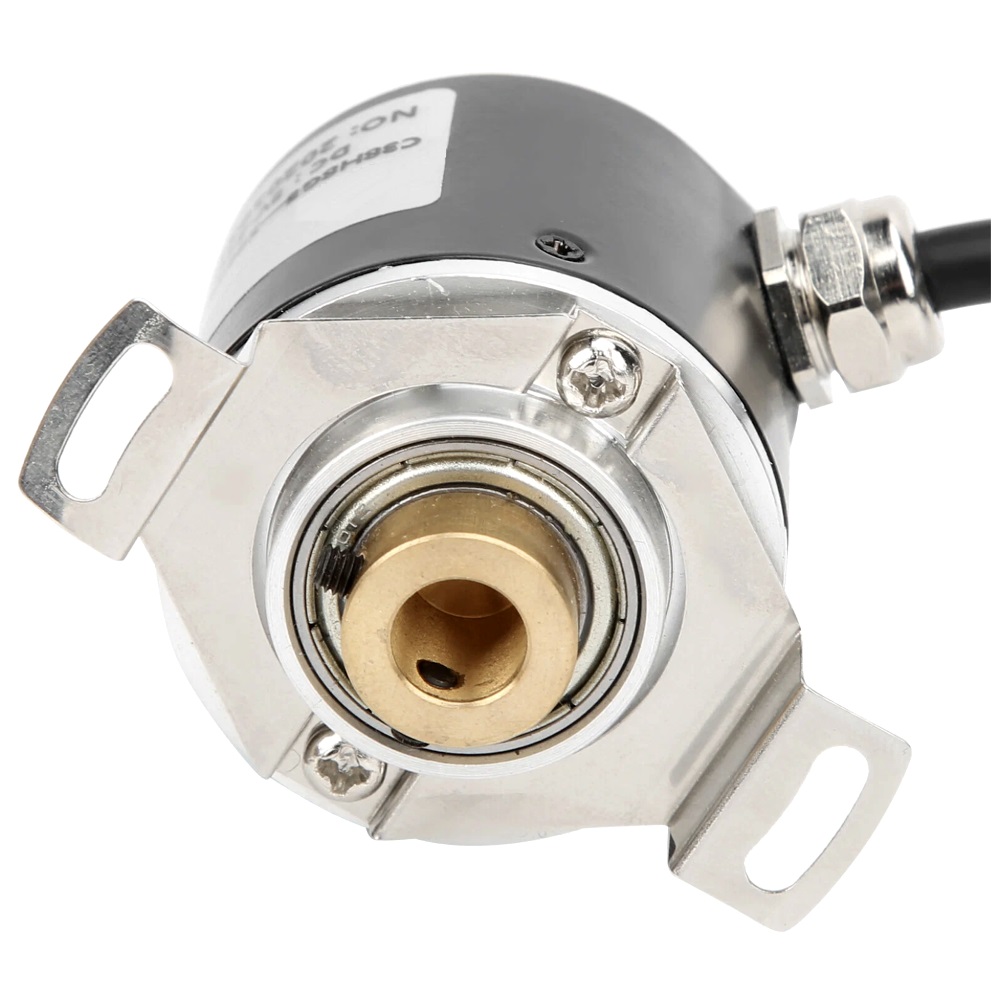

Энкодер с отверстием Rotary Encoder C38S6G5-500Z 500 P/R ABZ - инкрементный оптический датчик вращения на 500 шагов (импульсов), три фазы ABZ, выход NPN открытый коллектор, 5-24 Вольт, диаметр отверстия для оси 8 мм.
Энкодер C38S6G5-500Z преобразует вращение оси в три импульсных сигнала, по которым можно определить направление и угол поворота. Для подключения этого датчика контроллер должен иметь специальный трехфазный вход. Датчик позволяет создать систему для измерения и индикации углового и линейного перемещения, а также автоматизировать технологические процессы различного станочного оборудования. Энкодер имеет три выхода NPN с открытым коллектором.
Характеристики энкодера C38S6G5-500Z 500 P/R ABZ:
- модель датчика : C38S6G5-500Z
- дискретность цифрового выхода : 500 имп/обор
- тип датчика : оптический
- напряжение питания : 5 - 24 Вольт
- тип выходов : NPN открытый коллектор
- кол-во фаз : 3 фазы ABZ
- нагрузочная способность выходов : 27V/40mA
- диаметр отверстия для оси : 8,0 мм
- габаритные размеры датчика : d38 x 54мм
- длина кабеля : 100 см
Назначения выводов энкодера C38S6G5-500Z:
- Питание МИНУС DC (ОБЩИЙ) - ЧЕРНЫЙ
- Питание ПЛЮС DC - КРАСНЫЙ
- Выход ФАЗА А - ЗЕЛЕНЫЙ
- Выход ФАЗА B - БЕЛЫЙ
- Выход ФАЗА Z - ЖЕЛТЫЙ
- Экран кабеля соединен с корпусом
- Производитель Rotary Encoders
- Страна производства Китай
