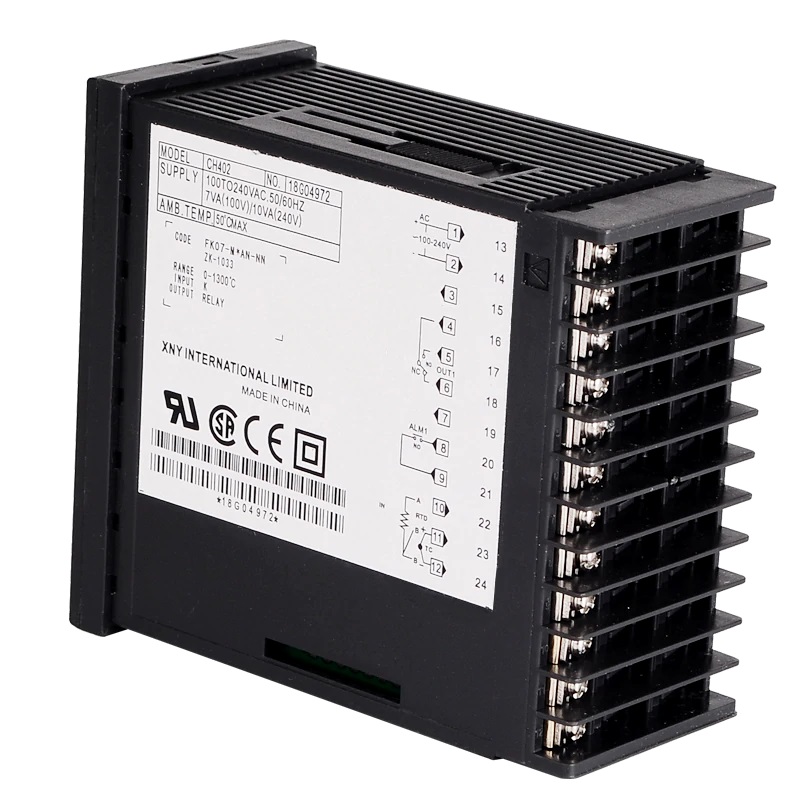

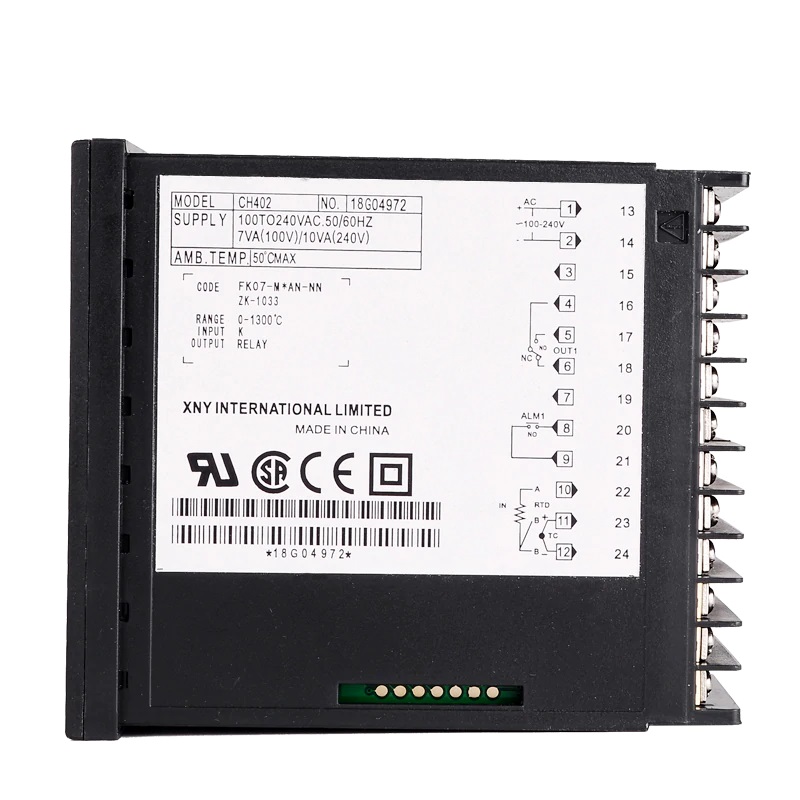

REX CH402 ПИД-контроллер (0-1300 °C, FK07-M*AN-NN) Sinotimer

Цифровой ПИД контроллеро температуры CH402, без термопары. ПИД контроллер это контроллер с обратной связью, способный с высокой точностью поддерживать заданную температуру. Универсальный цифровой программируемый контроллер температуры, который поддерживает множество типов датчиков термопар. Аппарат надежный, простой в работе, понятный и эффективный. Его основными функциями являются диагностика и управление в автоматическом режиме.
Температурный контроллер модели CH402 производителя Sinotimer в основном используется в системах нагрева цилиндра экструдера и экструзионной оснастки. За счет своей простоты и надежности часто применяется в китайских экструдерах. Обращаем ваше внимание, что температурные контроллеры серии CH402 имеют разное исполнение для их различного применения, внимательно посмотрите на название, описание добавочных букв.

Модель : CH402 FK07-M*AN-NN ZK-1033

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ CH402 FK07-M*AN-NN ZK-1033:

• Точность измерений: ± 0.5% от полной шкалы ±1 знак
• Разрешение: 14 бит
• Режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)
• Период опроса: 0.5 с
• Размеры: 48 х 96 х 110 (мм) ± 0.2 мм
• Тип индикатора: LED
• Время интегрирования (I): 0 ~ 3600 сек
• Время дифференцирования (D): 0 ~ 3600 сек
• Напряжение питания: 100-240 В
• Потребляемая мощность: менее 10 Вт
• Выход ПИД: релейный 3 А 250 В + SSR 12V 20mA
• Выход ALARM 1: релейный 3 А 250 В
• Температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов
• Заводские установки: термопара тип К; область температур 0 - + 400 °C (термопара в комплект не входит)
• (возможно оказание услуг по изменению заводских установок по требованию заказчика)
• Циклов перепрограммирования: 100000
• Сохранение установок после отключения питания: 10 лет
• Вес: 170 г

Термодатчики и область температур (выбирается программированием)

• тип К (ТХА) (хромель-алюмель, чувствительность 41 мкВ/°C ) 0 - +1370 °C
• тип E (ТХКн, хромель-константан, чувствительность 68 мкВ/°C) 0 - +1000 °C

термометр сопротивления: (Pt100 -199.9 - +649.0 °C)


НАСТРОЙКА CH402 FK07-M*AN-NN ZK-1033:

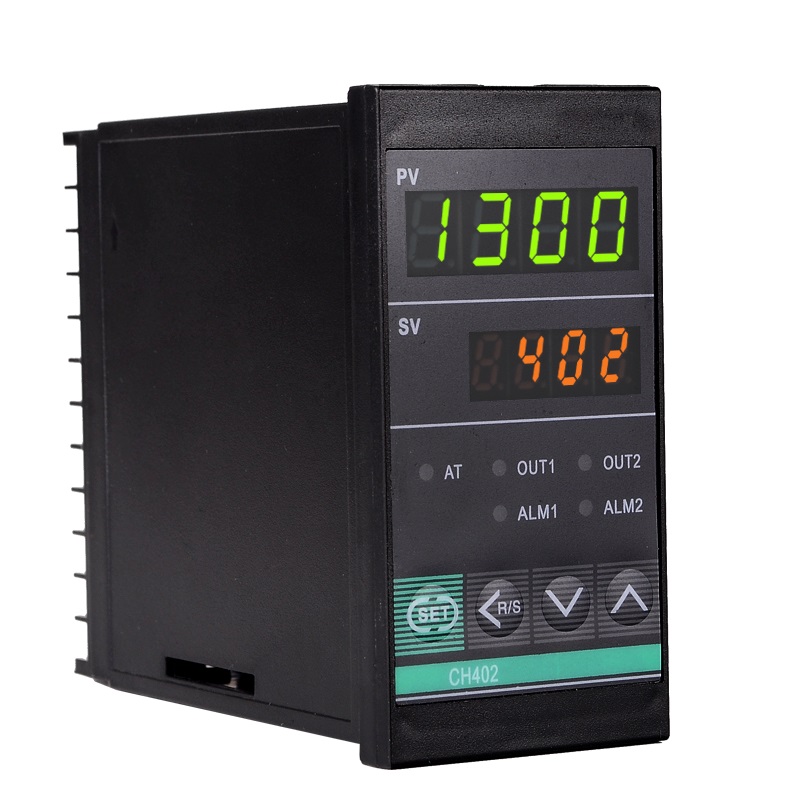

PV - измеренное значение температуры
Установка температуры:
Нажать на кнопку SET, дисплей SV начнет мерцать, затем нажмите клавишу СТРЕЛКА ВЛЕВО для определения разряда, который будет установлен. Кнопками СТРЕЛКА ВВЕРХ или СТРЕЛКА ВНИЗ установить значение SV - температуру уставки (температуру срабатывания основного реле). Снова нажать на кнопку SET для окончания настройки.
Включение аларма:
Нажать на кнопку SET продолжительно (5 секунд), попадаем в меню 2-го уровня. Сразу видим Al1. Кнопкой СТРЕЛКА ВВЕРХ или СТРЕЛКА ВНИЗ устанавливаем температуру срабатывания реле аларма. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод Alm1.

В меню 2-го уровня аналогично аларму могут быть установлены следующие параметры:


Отключение авторегулирования:

Нажать на кнопку SET продолжительно (5 секунд), попадем в меню 2-го уровня. Коротко нажимая на кнопку SET продвигаемся до установки Aru. По умолчанию она 0000, то есть PID-регулирование включено. СТРЕЛКА ВВЕРХ устанавливаем 0001, это значит PID-регулирование отключено. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод AT.

Активация меню 3-го уровня

Меню 3-го уровня состоит из двух страниц.

При включенном устройстве в меню 2-го уровня найдите параметр блокировки LOCK  и установите его равным 1000, затем нажмите клавишу SET для подтверждения, далее нажмите обе клавиши SET и СТРЕЛКА ВЛЕВО одновременно на 3 сек, дисплей PV отобразит Cod.

При Cod 0000 становится активна 1-я страница меню 3-го уровня, нажимайте клавишу SET для циклической прокрутки следующих параметров.



При Cod 0001 становится активна 2-я страница меню 3-го уровня, нажимайте клавишу SET для циклической прокрутки следующих параметров



Настройки аларма:
Одновременно и продолжительно нажать кнопки SET и СТРЕЛКА ВЛЕВО. Попадаем в меню 3-го уровня.
Функции SL4

• 0000 – реле аларма отключено
• 0001 – реле аларма включено, если PV > AL1
• 0002 – реле аларма включено, если PV < AL
• 0003 – реле аларма включено, если PV > (SV + AL) (по умолч.)
• 0004 – реле аларма включено, если PV < (SV + AL)

Функции SL7

• 0000 - аларм1 активирован
• 0001 - аларм1 деактивирован

Повторно нажать кнопки SET и СТРЕЛКА ВЛЕВО для выхода из меню.


Изменение пределов диапазона измерения:
Нажать на кнопку SET продолжительно (5 секунд), попадем в меню 3-го уровня. Коротко нажимая на кнопку SET продвигаемся по меню, кнопками СТРЕЛКА ВВЕРХ или СТРЕЛКА ВНИЗ установить значение.
SLH - верхний предел диапазона измерения
SLL - нижний предел диапазона измерения
Продолжительно нажимаем на кнопку SET для выхода из меню
