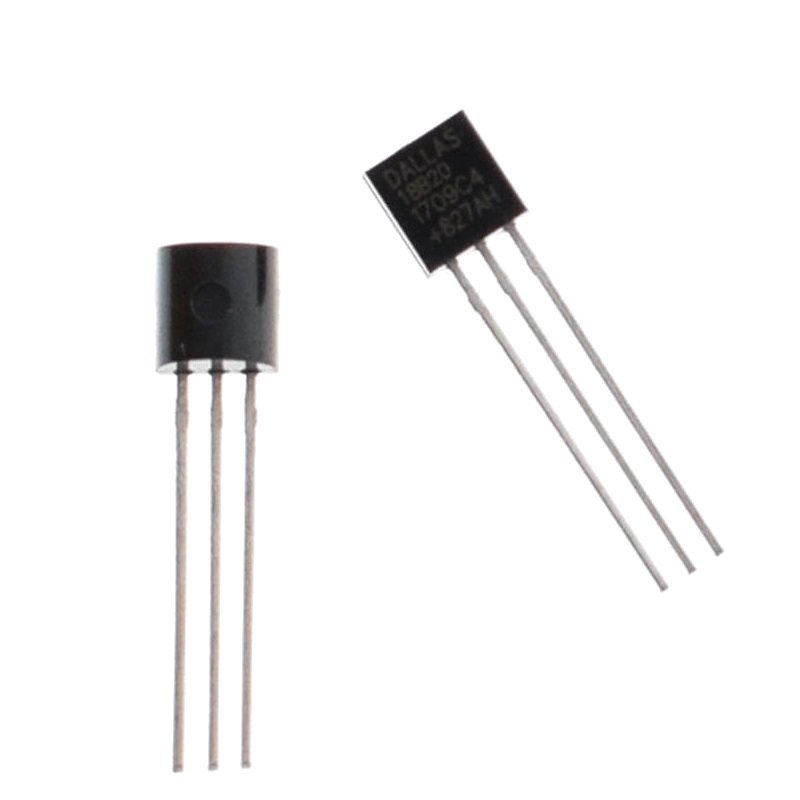

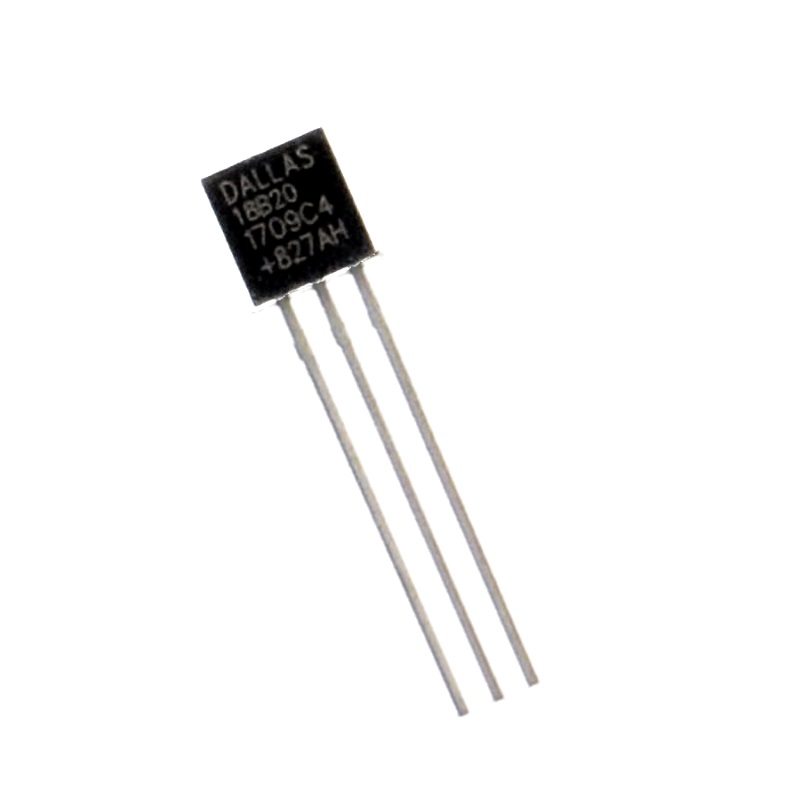

Датчик температуры DS18B20 Dallas

Код товара:DALLAS-DS18B20
Нет в наличии
    70 руб.
    59 руб.

Основной склад - СПб, пр. Луначарского 11к1 Основной склад

0 шт.

Цифровой датчик температуры DS18B20 с программируемым разрешением преобразования, от производителя Dallas Semiconductor. DS18B20 это один из самых популярных температурных датчиков.

Одна из главных особенностей датчика DS18B20 возможность работать без внешнего питания (например, при подключении по 1-Wire протоколу). Подтянув через резистор управляющий выход к питанию, мы дадим возможность заряжаться внутреннему конденсатору датчика, который будет разряжаться на низком уровне сигнала с шины, и заряжаться на высоком. Хотя при этом немного падает мощность датчика, и максимум измеряемой температуры падает с 125 С до 100 С. При подключении без внешнего питания, вывод питания и управляющий вывод должны быть соединены резистором на 10 кОм. При наличии на шине нескольких датчиков будет достаточно сопротивления 4,7 кОм.

Еще один большой плюс DS18B20 - каждый датчик имеет свой уникальный 64-битный код (8 младших бит - "фамильный" код датчиков DS18B20 "28h", 48 бит собственно сам код, и 8 бит под CRC - Циклический Избыточный Код), который используется для идентификации конкретного датчика, так что количество датчиков, которых можно подключить на одну шину, почти нечем не ограничено. У датчика имеются 2 однобайтовых регистра TH и TL, с помощью которых можно настроить на датчике т.н. "режим тревоги". В регистры можно внести граничные значения температуры, при выходе за пределы которых, датчик выставит флаг тревоги. Выполнить поиск на шине датчиков с флагов тревоги можно командой Alarm Search [ECh].

Разрешение преобразования датчика может быть изменено пользователем и может составлять 9, 10, 11, или 12 бит (0.5, 0.25, 0.125, и 0.0625 в градусах С). Базовое значение точности датчика 12 бит. Изначально DS18B20 находится в состоянии покоя (в неактивном состоянии). Чтобы начать температурное измерение и преобразование, необходимо подать команду начала конвертирования температуры [0х44]. После конвертирования, полученные данные запоминаются в 2-байтовом регистре в оперативной памяти, и DS18B20 возвращается в неактивное состояние.



Характеристики датчика температуры DS18b20:

  • Питание: 3-5,5 Вольт
  • Температурный диапазон: от -55 до +125˚С
  • Погрешность измерения: ±0,5˚С
  • Максимальный потребляемый ток: 1 мА
  • Потребляемый ток в режиме ожидания: 750 нА
  • Время отклика: менее 1 с
Имя:
E-mail:


Получать уведомления о новых коментариях:
  • Производитель   Dallas
  • Страна производства   Китай
