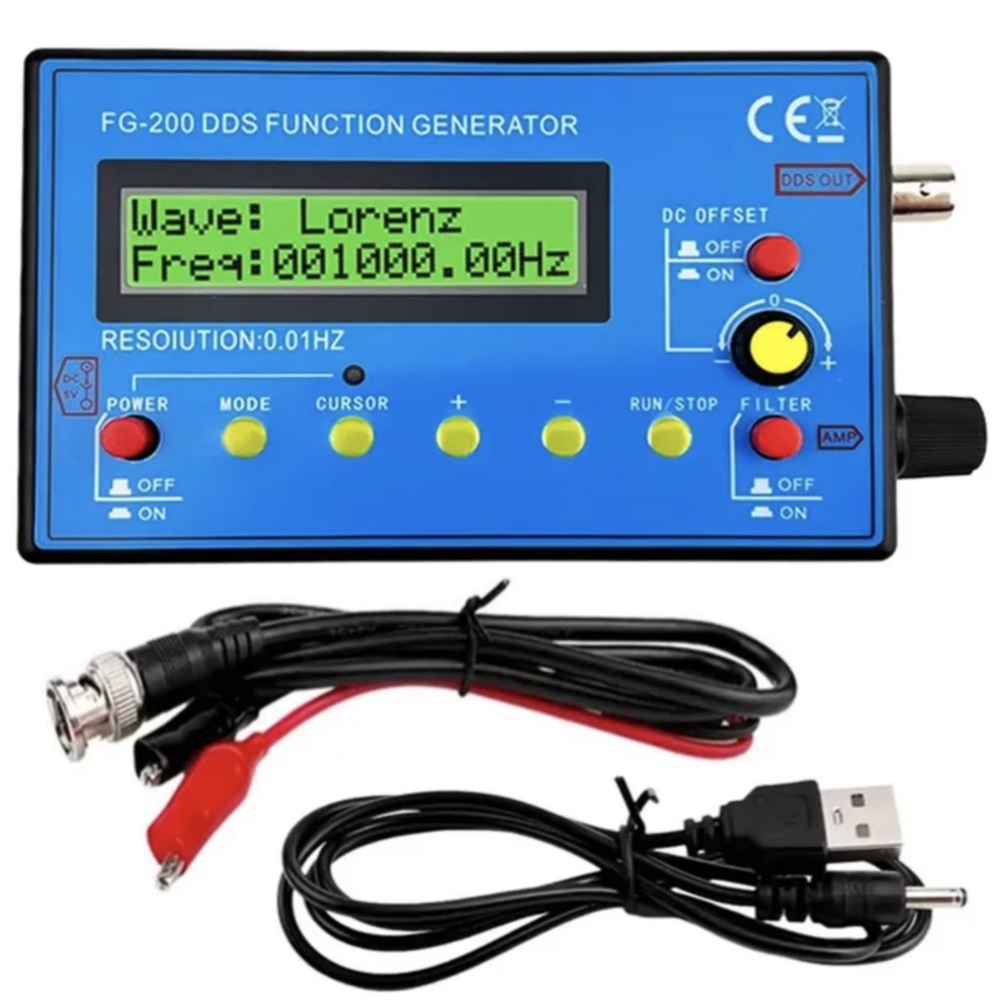

FG-200 DDS генератор сигналов

Генератор сигналов DDS FG-200


Основные технические параметры FG-200 DDS:

1. Выходные формы волн: синусоида, прямоугольная волна, треугольная волна, прямая пилообразная волна, обратная пилообразная волна, волна ЭКГ, экспоненциальный подъем, экспоненциальный спад, импульс Лоренца, импульс Гаусса, синусоидальный импульс, полуволна, -волна, волна, шумовая волна и т. д. 15 видов форм волн.
2. Источник питания: DC4-9 В, DC5 В рекомендуется при использовании адаптера, литиевая батарея 3,7 В рекомендуется при использовании аккумулятора.
3. Ток: 180 мА при напряжении 5 В
4. Диапазон частот: синусоида 0,01 Гц - 500,00 кГц (при дальнейшем увеличении частоты выходная амплитуда будет уменьшаться), другие формы сигналов 0,01 Гц - 100,00 кГц (но не ограничивает верхний предел регулируемой частоты, если требования к искажениям и джиттеру не высоки, использование частоты может быть дополнительно увеличено).
5. Разрешение: 0,01 Гц.
6. Искажение синусоиды: менее 1% ниже 1 кГц, менее 0,5% выше 1 кГц.
7. Выходная амплитуда: максимальная t10 В (PP).
8. Выходное сопротивление: 50 Ом.
9. Смещение постоянного тока: максимально 10 В, с функцией отключения.
10. Все параметры настройки могут быть сохранены.
11. Есть фильтры, которые можно включать и выключать, можно хорошо адаптировать к синусоидальному и импульсному выходному сигналу.

Компактный размер (125x80x26,5 мм), полный набор функций, простота в эксплуатации, удобство переноски. Может питаться от адаптера питания, USB или литиевой батареи 3,7 В (не входит в комплект поставки). Вместе с осциллографом его для тестирования и отладки электронных схем, тестирования частотных характеристик и импульсного отклика, а также измерения аудиоусилителей. Благодаря хорошей точности и стабильности частоты DDS он также калибровки временного фактора развертки осциллографа.
