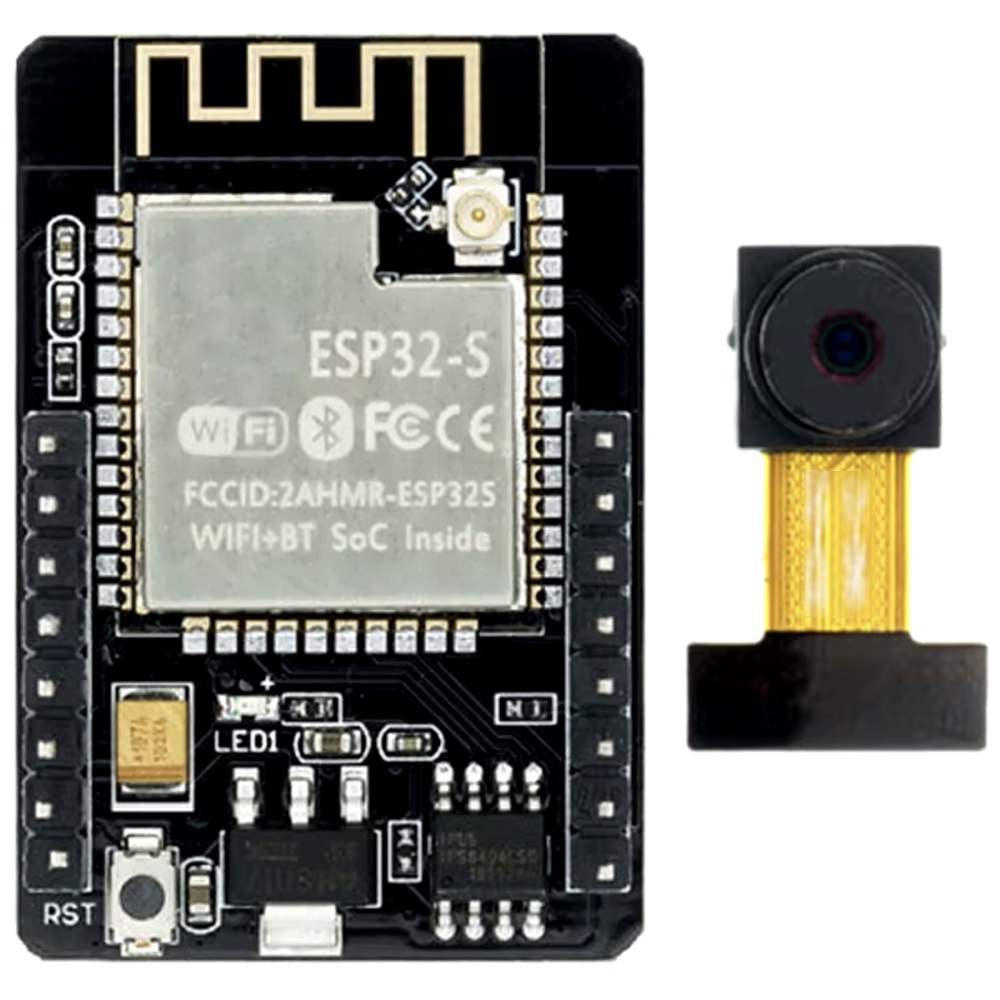

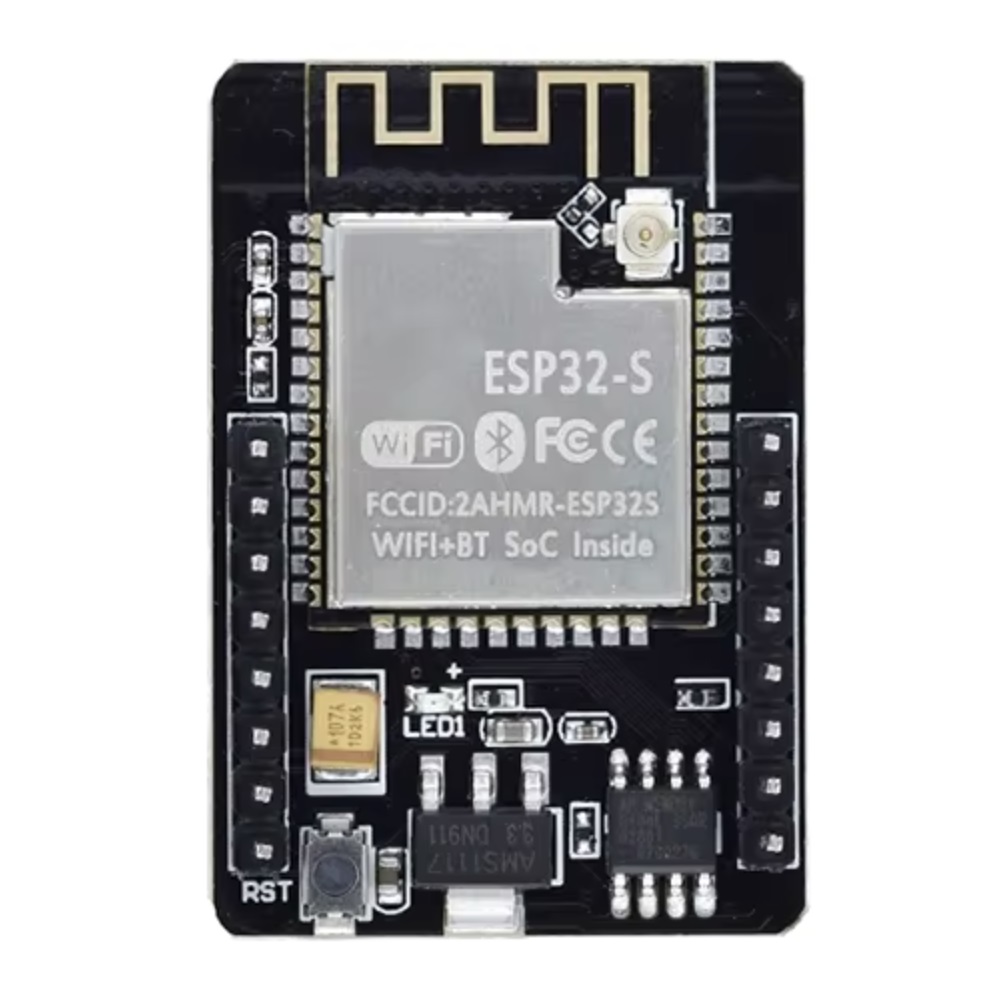

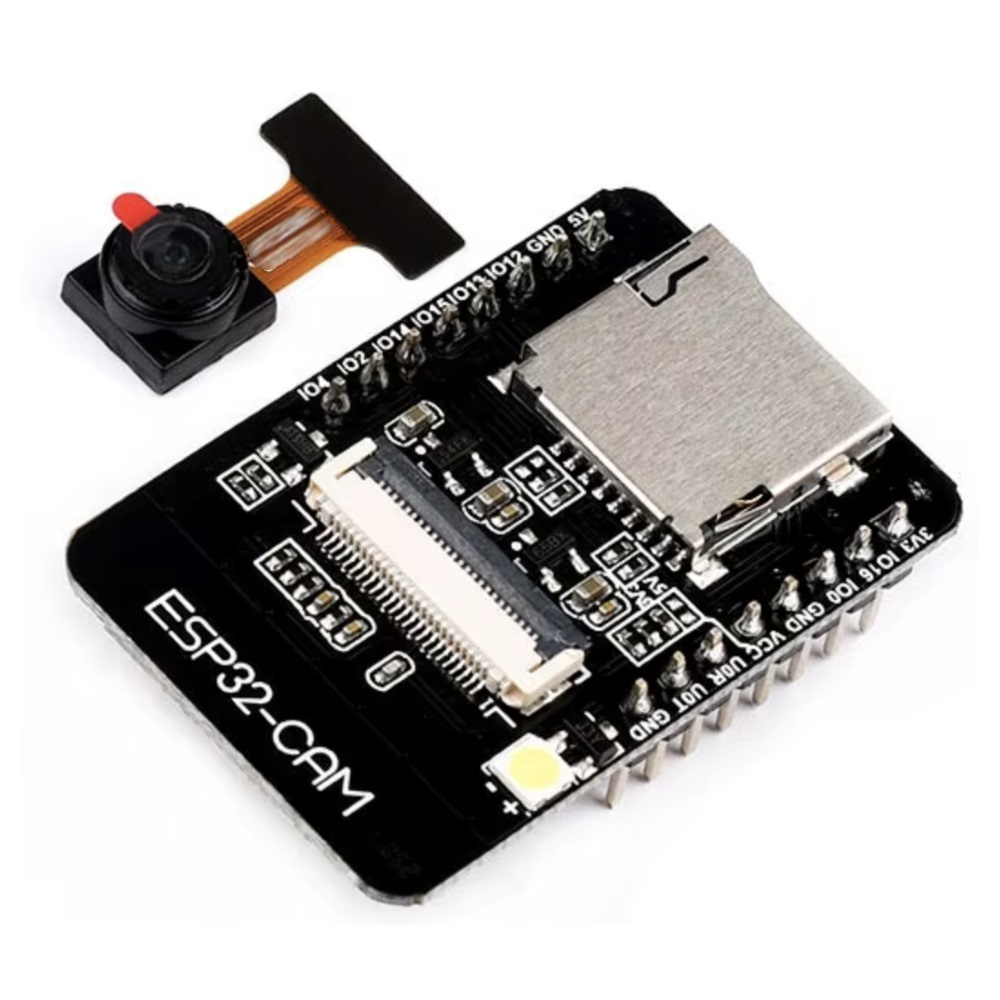

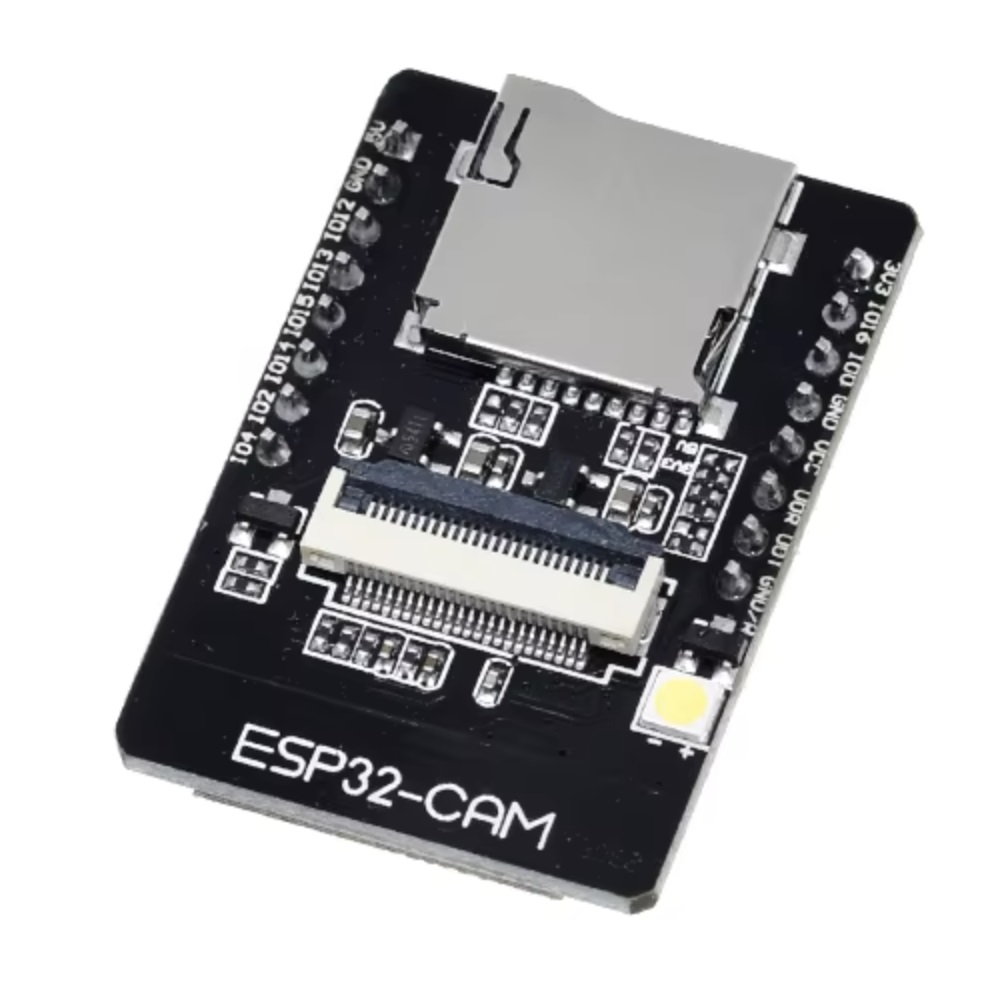

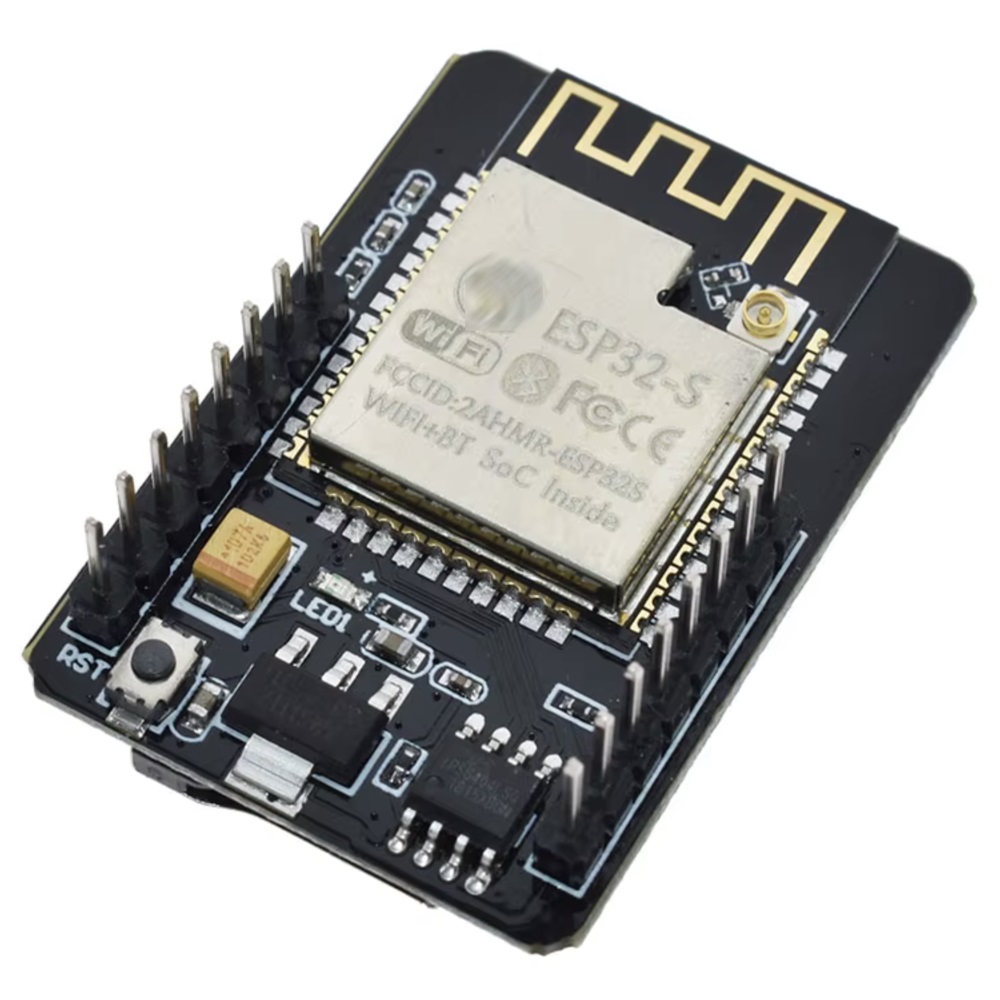

Модуль ESP32-CAM имеет на плате разъем для подключения камеры OV3660, слот для подключения карт памяти MicroSD и сам чип ESP32-S. Девять портов ввода/вывода выведены для подключения внешних устройств. Шесть выводов подключены к считывателю MicroSD, еще три нужны для программирования модуля. Однако основное предназначение модуля ESP32-CAM не в управлении внешними устройствами посредством портов ввода/вывода, а в получении, хранении и передаче изображения по Wi-Fi по запросу клиента.
Статичные изображения также может храниться на SD карте в формате JPEG. Модуль не имеет USB разъема, поэтому для подключения к компьютеру необходимо использовать переходник USB-UART TTL или специальную плату расширения ESP32-CAM-BOARD.
OV3660 — компактный 3-мегапиксельный (до 2048×1536 пикселей) CMOS-сенсор от OmniVision. Часто используется в проектах на базе одноплатных компьютеров и микроконтроллеров с интерфейсом CSI или параллельным подключением.
Характеристики контроллера ESP32-CAM:
- Микроконтроллер: ESP32-D0WDQ6 с двумя ядрами Tensilica Xtensa LX6 и тактовой частотой до 240 МГц
- Оперативная память: 4 МБ
- Флеш-память: 4 МБ
- Wi-Fi: 802.11 b/g/n (2.4 ГГц)
- Bluetooth: 4.2 BLE
- Камера: OV3660 с разрешением до 3 Мп и поддержкой JPEG
- GPIO: 9 программируемых контактов ввода-вывода
- Интерфейсы: UART, SPI, I2C, PWM
- Встроенный микрофон и динамик
- Питание: 5 В постоянного тока через micro USB
- Размеры: 27 мм x 40,5 мм
- Производитель Espressif
- Страна производства Китай
