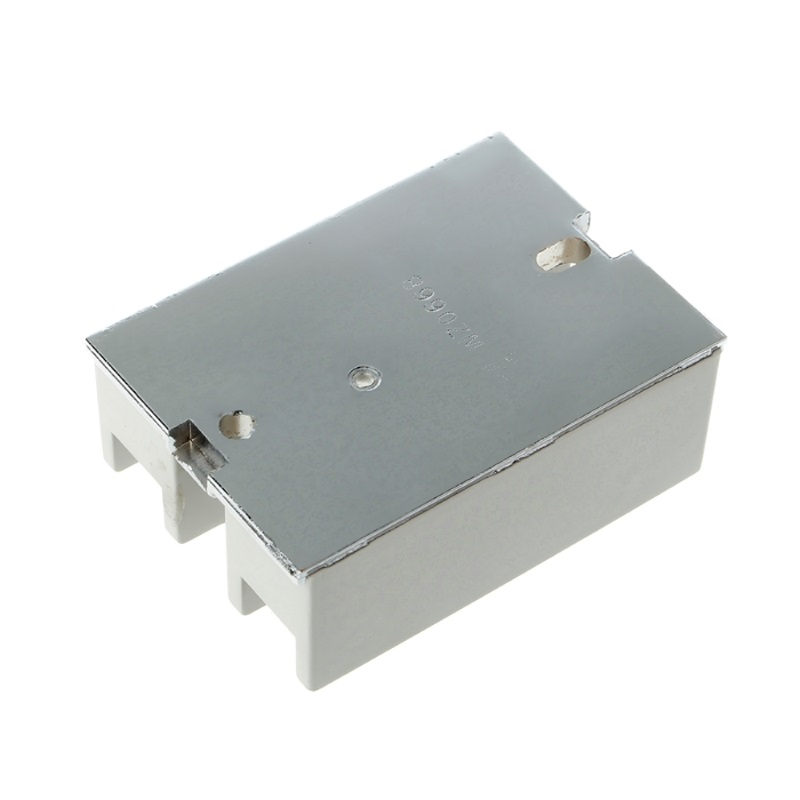

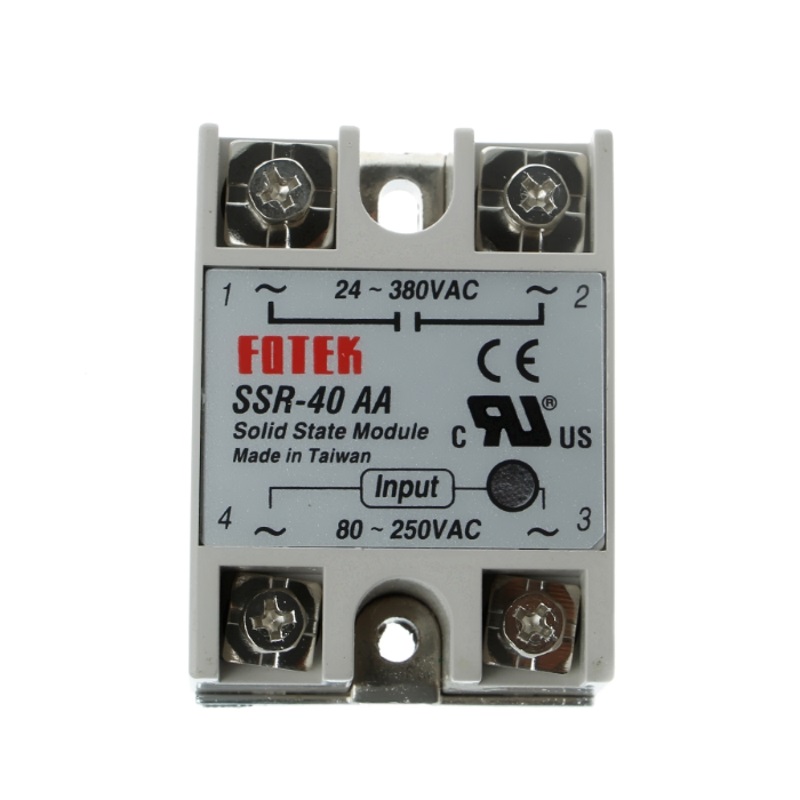

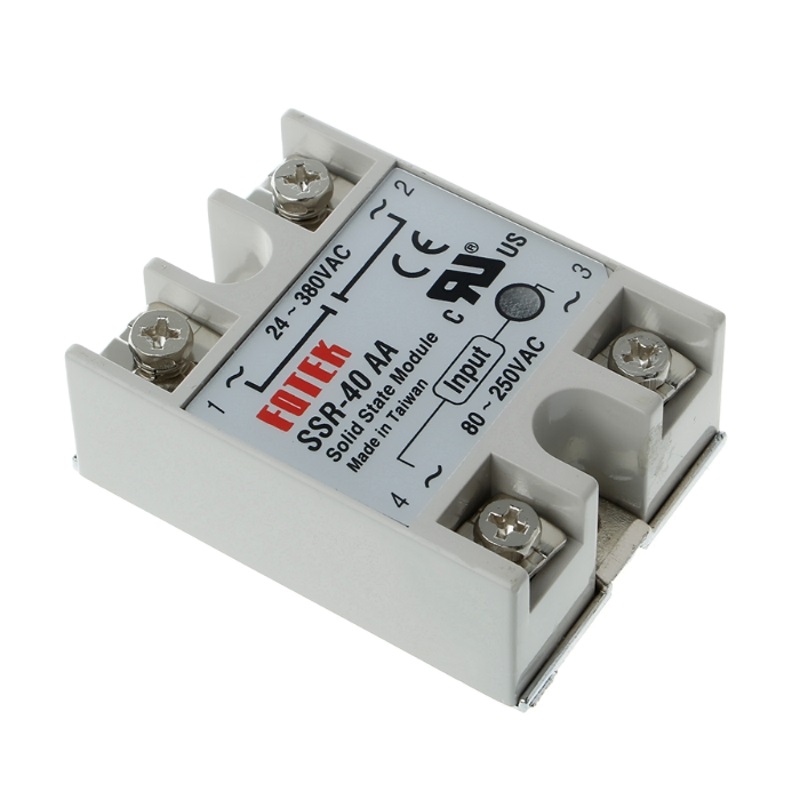

Твердотельное реле FOTEK SSR-40AA

Код товара:SSR-40AA
Нет в наличии
    850 руб.
    690 руб.

Основной склад - СПб, пр. Луначарского 11к1 Основной склад

0 шт.

Твердотельное реле FOTEK Solid State Relay SSR-40AA. Предназначено для проектов, где требуется коммутация высокого напряжения до 380 Вольт с силой тока до 40 Ампер. Модуль реле может монтироваться на рейку в электрощиток. Выгодно отличается от механических реле тем, что не имеет физических контактов. Это позволяет избежать эффекта "залипания", а также не имеет щелчков и абсолютно тихо работает. Управляющее напряжение от 80 до 250 Вольт переменного тока.

Может использоваться в различных проектах, где требуется коммутировать мощную нагрузку, например включать прожектора, обогреватели, котлы и т.п.



Характеристики твердотельного реле FOTEK SSR-40AA:



  • Максимальный ток: до 40 Ампер
  • Коммутирующее напряжение: от 80 до 250 Вольт, AC,  переменный ток
  • Коммутируемое напряжение: от 24 до 380 Вольт, AC, переменный ток





Общая информация о твердотельных реле серии SSR :

Твердотельные полупроводниковые реле предназначены для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других устройств с резистивным типом нагрузки и рабочим напряжением от 24 до 380В переменного тока.

Для коммутации индуктивной нагрузки необходимо иметь не менее чем 5-ти кратный запас по току. По типу управления твердотельные реле SSR делятся на управляемые напряжением постоянного или  переменного тока, переменным резистором или аналоговым сигналом тока 4…20мА.

Реле, управляемые уровнем напряжения, позволяют производить включение/отключение нагрузки за счет подачи или снятия номинального управляющего сигнала. Метод управления: «коммутация при переходе тока через ноль».

Реле управляемые аналоговым сигналом тока 4..20 мА или переменным резистором позволяют регулировать напряжение на нагрузке, т.е., например, осуществлять управление мощностью нагревательных элементов (ТЭН). Метод управления: «фазовое управление».

В отличие от обычных электромеханических,  твердотельное реле не имеет механических частей и контактов. Коммутация цепей нагрузки осуществляется бесконтактно за счет коммутации встроенных полупроводниковых элементов. За счёт бесконтактного переключения полупроводниковое реле имеет следующие преимущества перед электромеханическим:



  • отсутствие искр и электрической дуги при коммутации
  • существенно меньший уровень электромагнитных помех
  • существенно больший ресурс и не требует профилактических работ в процессе эксплуатации
  • высокое быстродействие
  • небольшие размеры и хорошую теплоотдачу



Особенности серии SSR

  • сопротивление изоляции - более 50 МОм при 500В
  • электрическая прочность изоляции вход/выход - 2,5 кВ
  • маленькая мощность управления -  7,5мА * 12В
  • низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль
  • высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой)
Имя:
E-mail:


Получать уведомления о новых коментариях:
  • Производитель   FOTEK
  • Страна производства   Китай
