HW-613 понижающий DC-DC преобразователь (MP2315) HQ

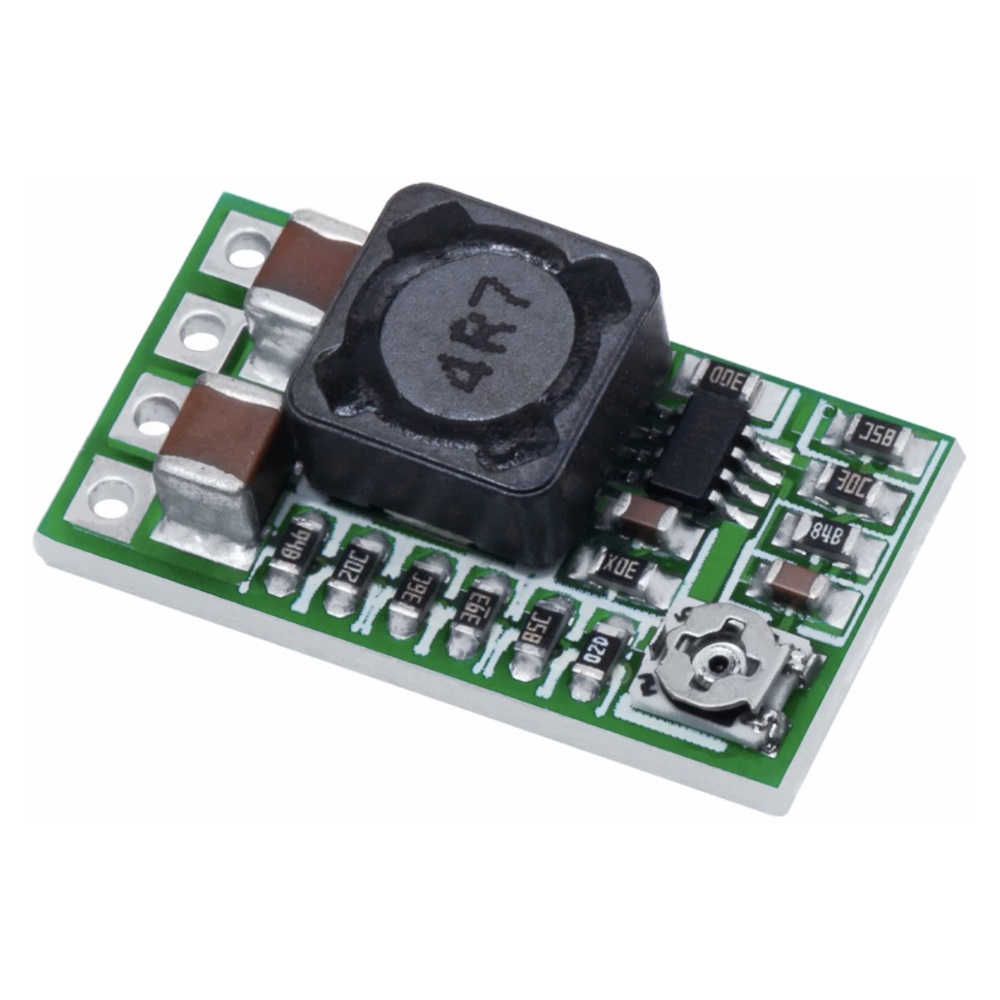

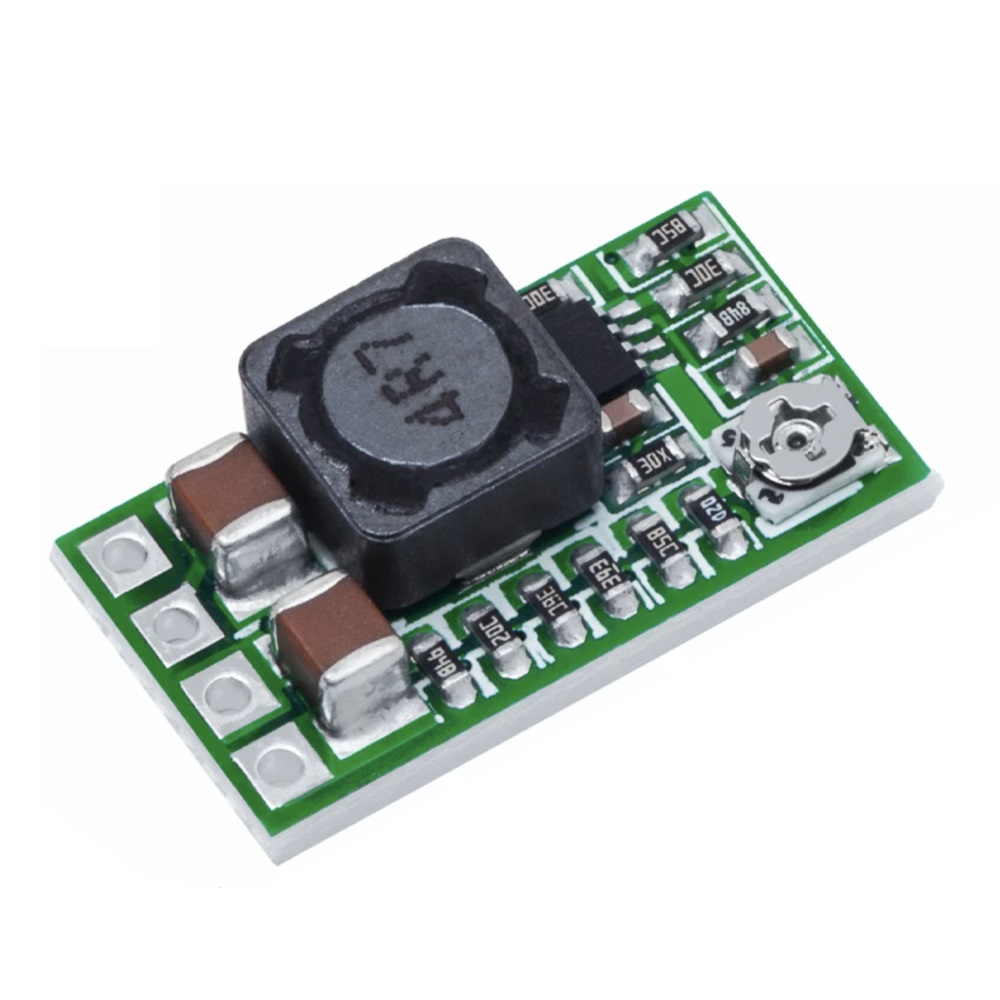

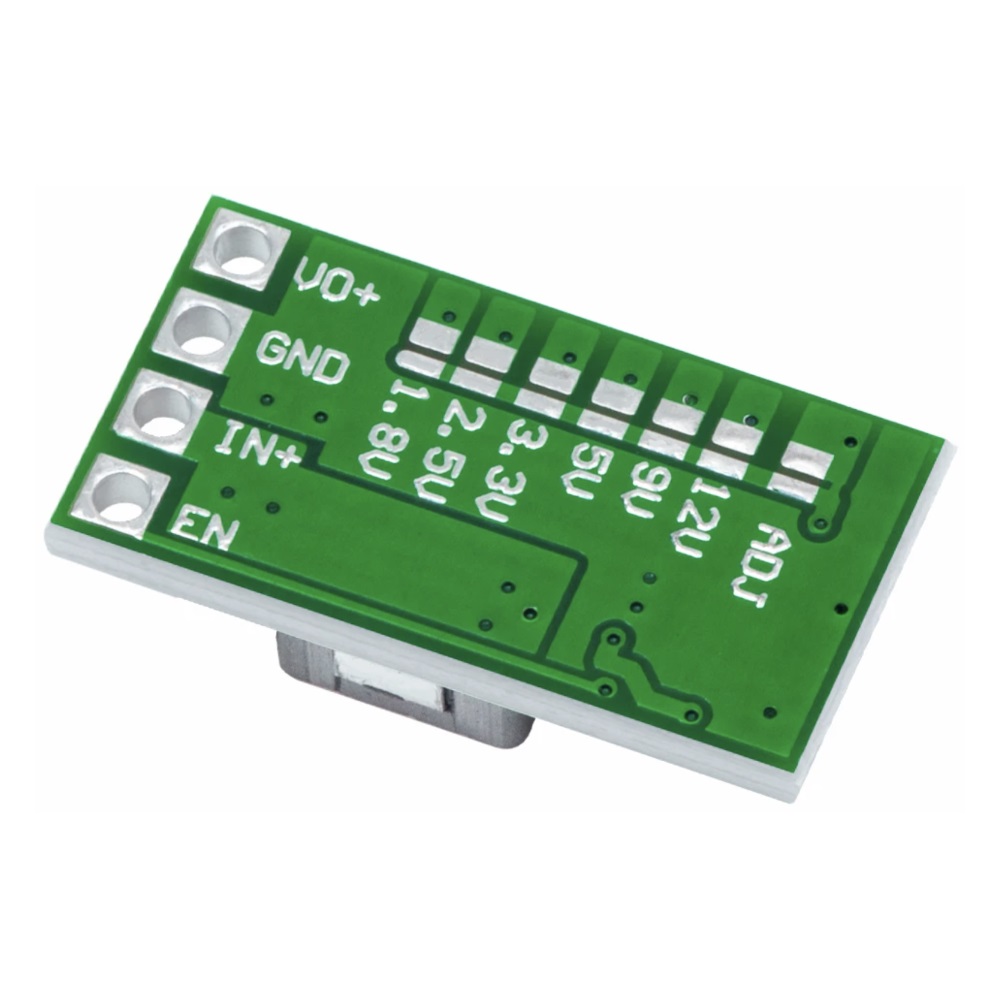

Импульсный регулируемый понижающий DC-DC преобразователь на микросхеме MP2315 (buck, step-down converter). Входное напряжение 4.5-24В. Выходное значение может быть фиксированным (1.8, 2.5, 3.3, 5, 9 и 12В) и регулируемым (0.8-17В). Для выбора фиксированного или регулируемого режима работы необходимо запаять перемычку напротив необходимого значения.

Для подключения внешнего питания используется контакт IN+ («+» от источника питания), на VO+ подключается плюс нагрузки и GND — общий контакт для входного и выходного напряжения. EN — используется для управления работой модуля (включение/выключение модуля (1/0)).

Согласно спецификации выходной ток может достигать 3А. Реальный ток нагрузки заметно ниже. В среднем, вне зависимости от разницы входного и выходного напряжения, ток нагрузки без существенной просадки напряжения составляет 0.5-0.8А. Максимальные значения достигают 1.4 - 2.0А при заметной просадке. При более высоких токах нагрузки активируются встроенные механизмы защиты (от перегрузки по току и перегрева).


Характеристики HW-613 (MP-2315):


• Тип конвертера/чип: импульсный, понижающий(buck, step-down) / MP2315
• Собственное падение напряжения: n/a
• Входное напряжение: 4.5-24V
• Вых. напряжение: регулируемое 0.8-17V
• Выходной ток: до 3A
• КПД/Рабочая частота: до 97.5% / 500KHz
• Допустимая температура среды: от -40 до +85 градусов

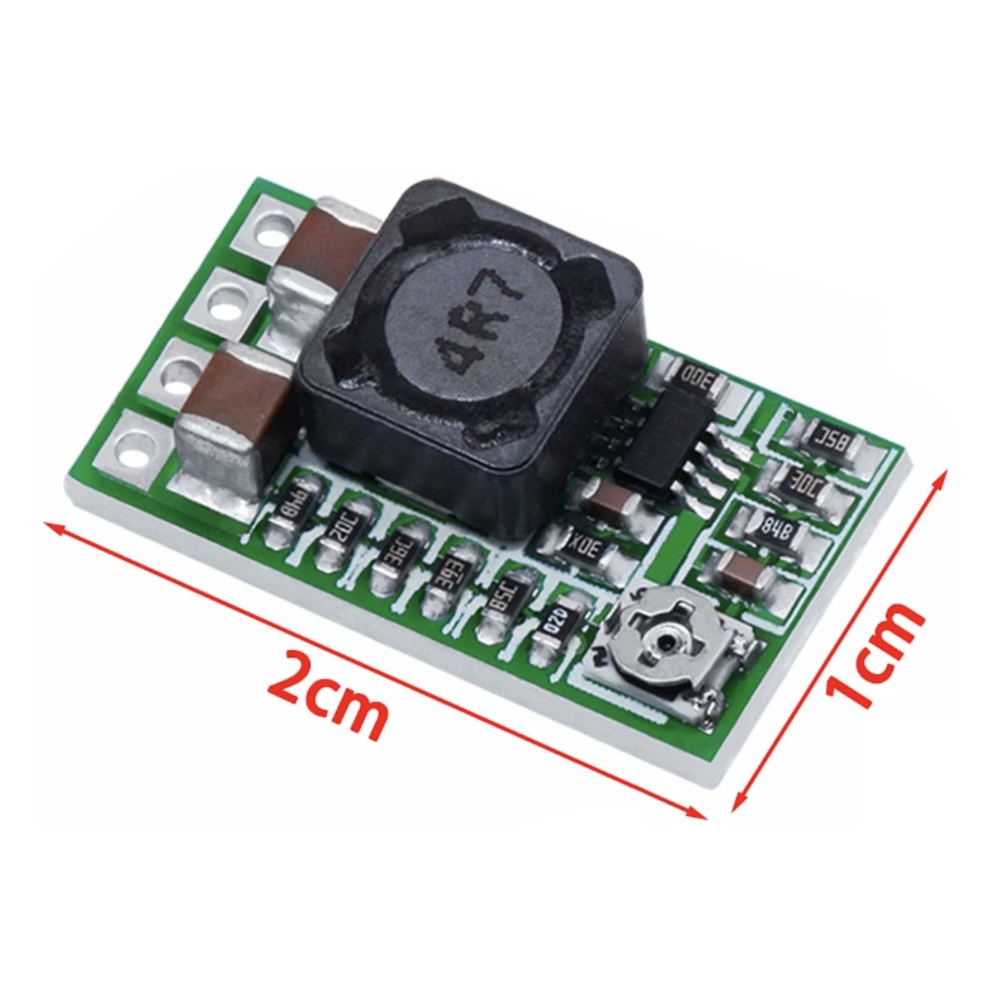

• Размер модуля: 20x11x5мм
