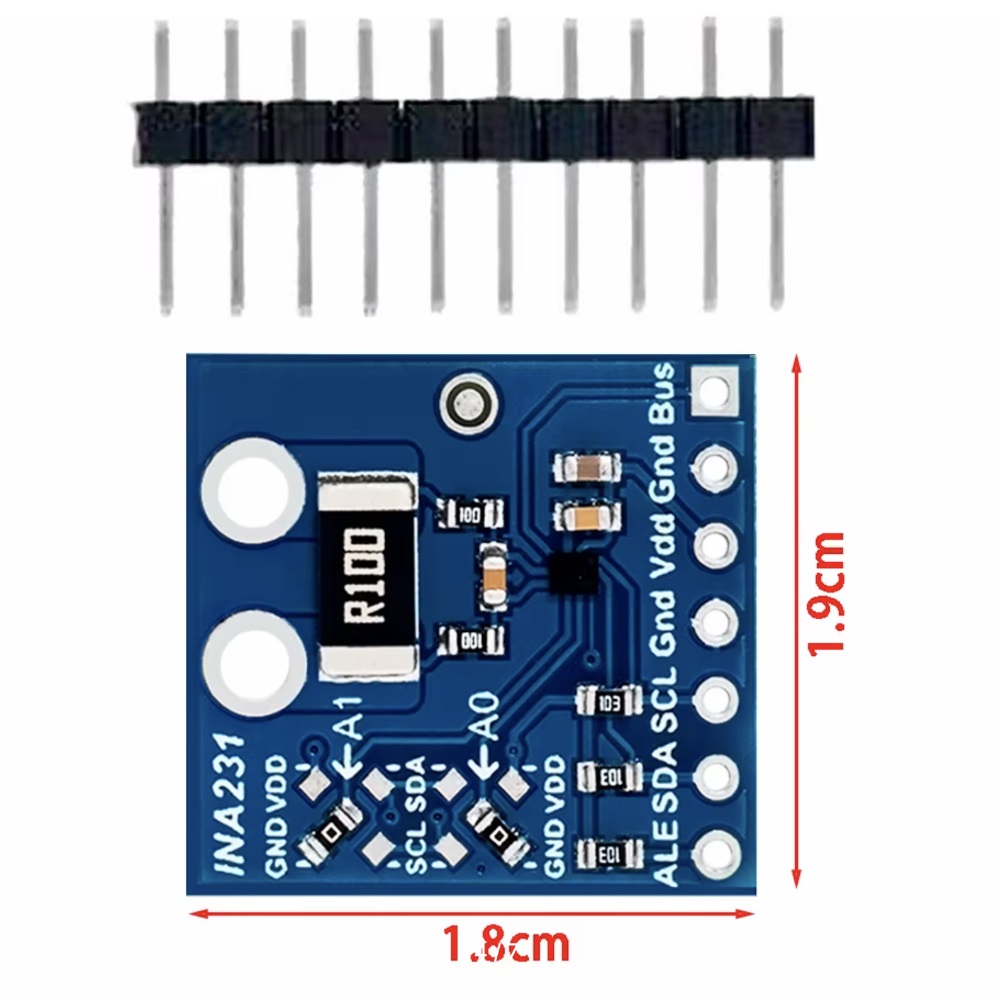

INA231- модуль на микросхеме мониторинга напряжения, тока и мощности с 16-битным разрешением и интерфейсом I2C. Он предлагает высокую точность измерений (±0.5% для напряжения, ±1% для тока) и широкий диапазон измерений (от 0 В до 28 В). Микросхема имеет встроенный усилитель с высоким коэффициентом усиления и низким уровнем шума, что обеспечивает высокую точность измерений. INA231 также имеет встроенный АЦП с разрешением 16 бит и скоростью преобразования до 500 герц.
Модуль измеряет высокий и низкий токи, представляя собой двунаправленный монитор тока и мощности с интерфейсом I2C 1,8 В. Он контролирует падение напряжения на шунте и напряжение питания шины, обеспечивая повышенную защиту путем активации вывода ALERT, когда соответствующее значение превышает заданный диапазон.
Программируемые значения калибровки, времена преобразования и усреднение могут использоваться вместе с внутренним множителем для прямого считывания значений тока (в амперах) и мощности (в ваттах), тем самым снижая нагрузку на обработку хостом.
Модуль обнаруживает ток на напряжении шины (между 0 В и 28 В). Устройство питается от одного источника питания от 2,7 В до 5,5 В и потребляет ток питания 330 мкА (типичное значение). Рабочий температурный диапазон INA231 составляет от -40 °C до +125 °C.
INA231 имеет две версии: INA231A выполняет непрерывное переключение шунта и напряжения шины во время запуска, в то время как INA231B начинает работу в режиме отключения низкого тока. Этот модуль использует версию INA231A.
- Производитель TZT
- Страна производства Китай
