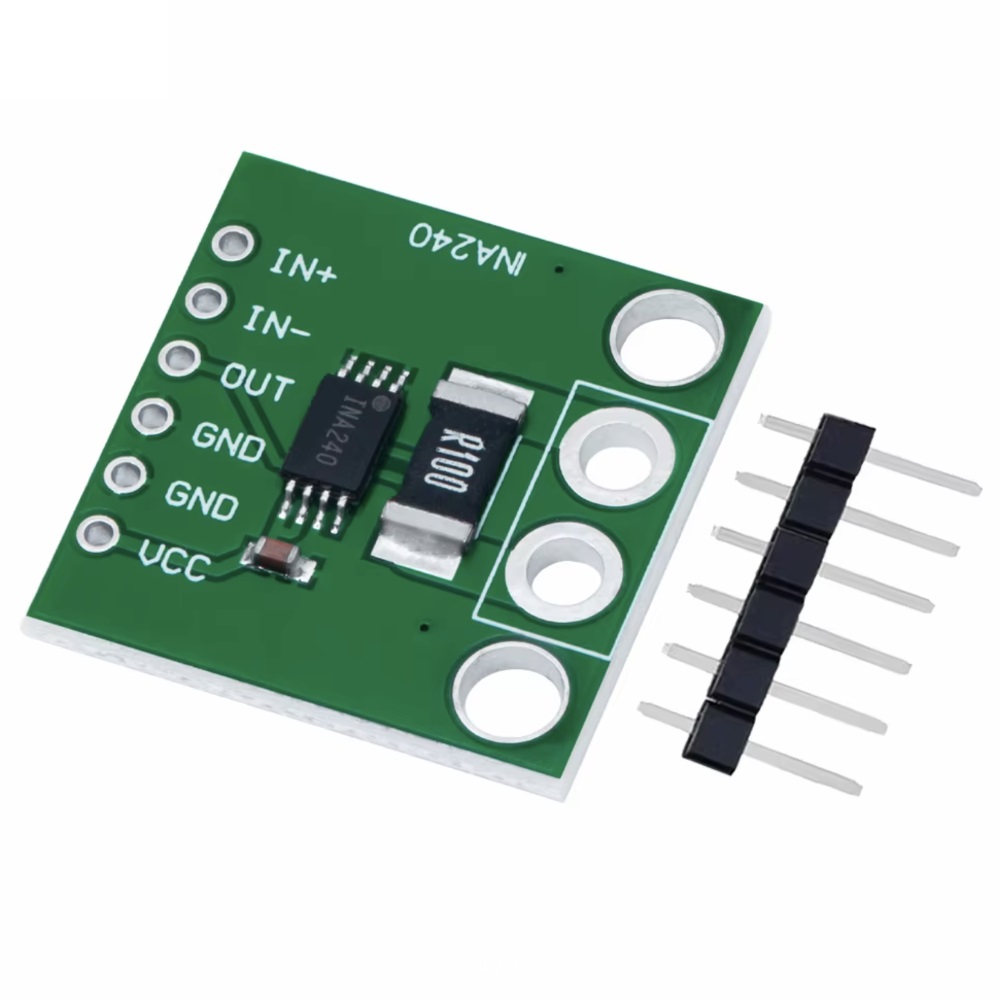

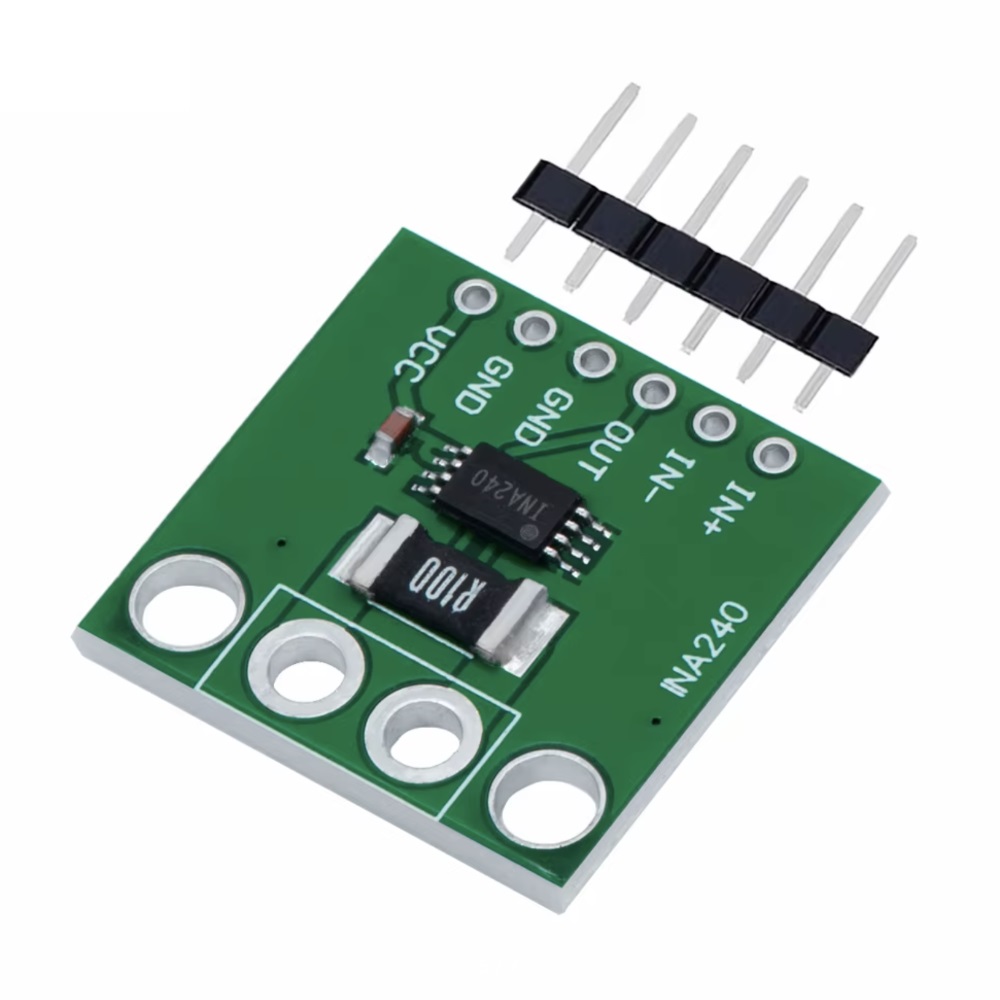

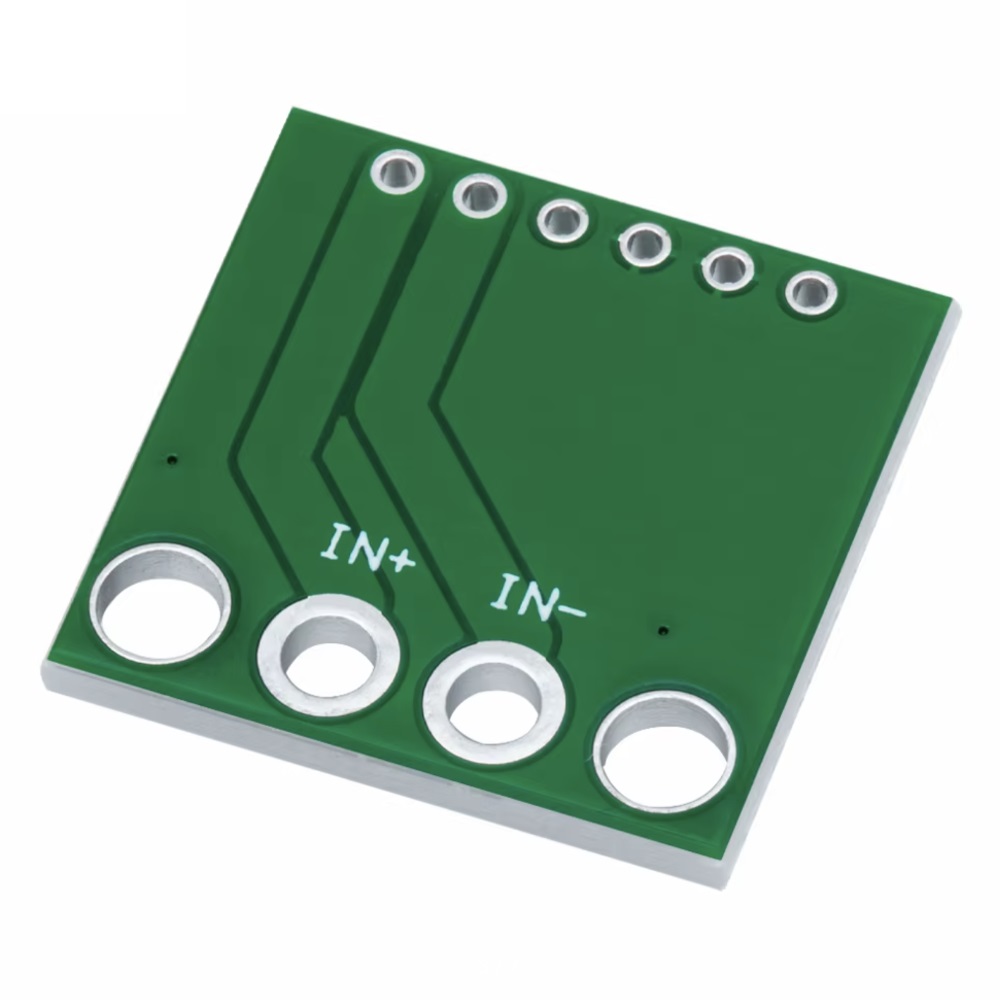

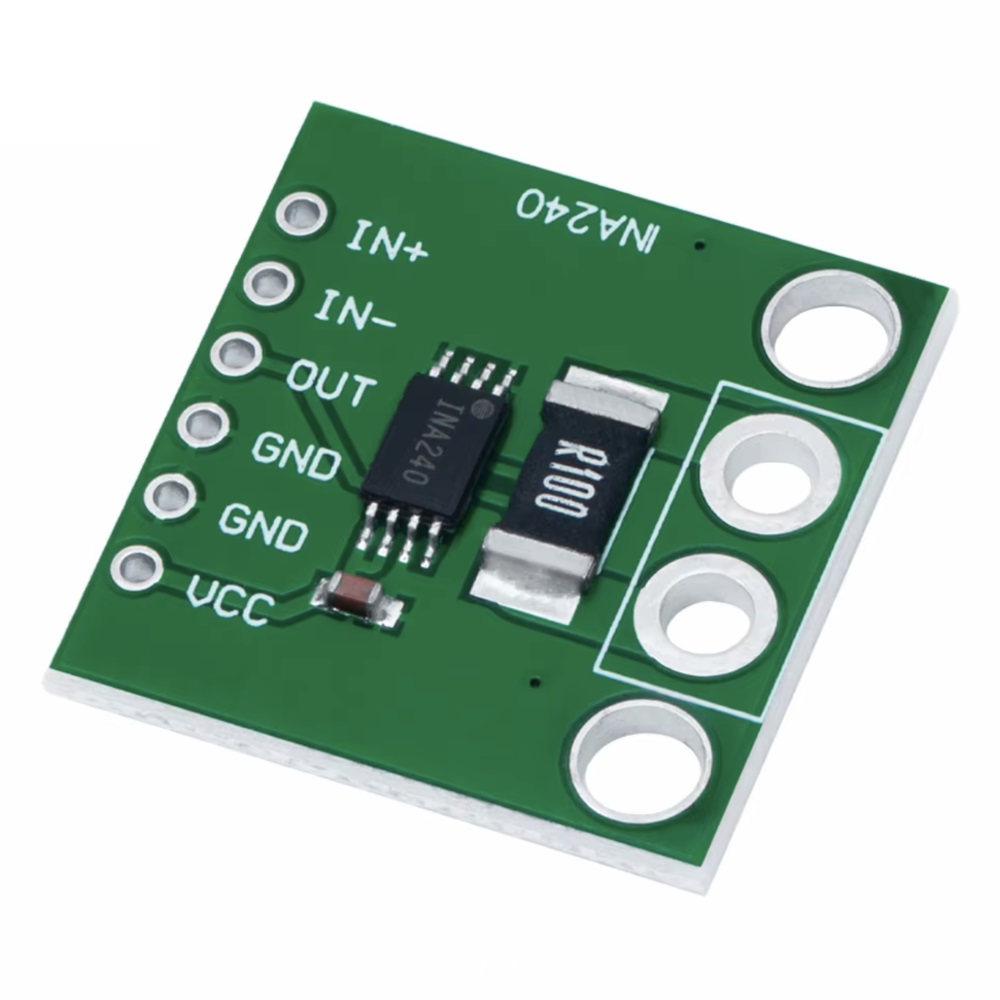

INA240 - это токочувствительный усилитель, предназначенный для точных измерений тока. Он может измерять падения напряжения на шунтирующих резисторах при напряжениях от -4 В до 80 В, что позволяет использовать его в системах с отрицательным общим напряжением, например, в устройствах с обратным ходом, таких как соленоиды.
Особенностью INA240 является высокая защита от помех и пульсаций, возникающих в системах, использующих ШИМ-сигналы, что позволяет минимизировать влияние высокочастотных транзиентов (ΔV/Δt). Это обеспечивает точность измерений тока и предотвращает появление заметных искажений и восстановительных колебаний на выходе устройства.
Модуль работает при напряжении питания от 2.7 В до 5.5 В, потребляя максимум 2.4 мА тока. INA240A1 имеет фиксированный коэффициент усиления 20 В/В. Архитектура с нулевым дрейфом минимизирует смещение, что позволяет измерять токи с минимальными падениями напряжения на шунте до 10 мВ на полный диапазон.
Характеристики датчик тока INA-240-A1:
- Напряжение питания: от 3 до 5 В
- Ток потребления: 2.4 мА
- Диапазон измеряемого напряжения: от -4 до 80 В
- Коэффициент усиления: 20 В/В
- Выходной сигнал: Напряжение (аналоговый выход)
- Рабочая температура: от -40 °C до 125 °C
- Габариты 20 × 21 × 2 mm
- Производитель TZT
- Страна производства Китай
