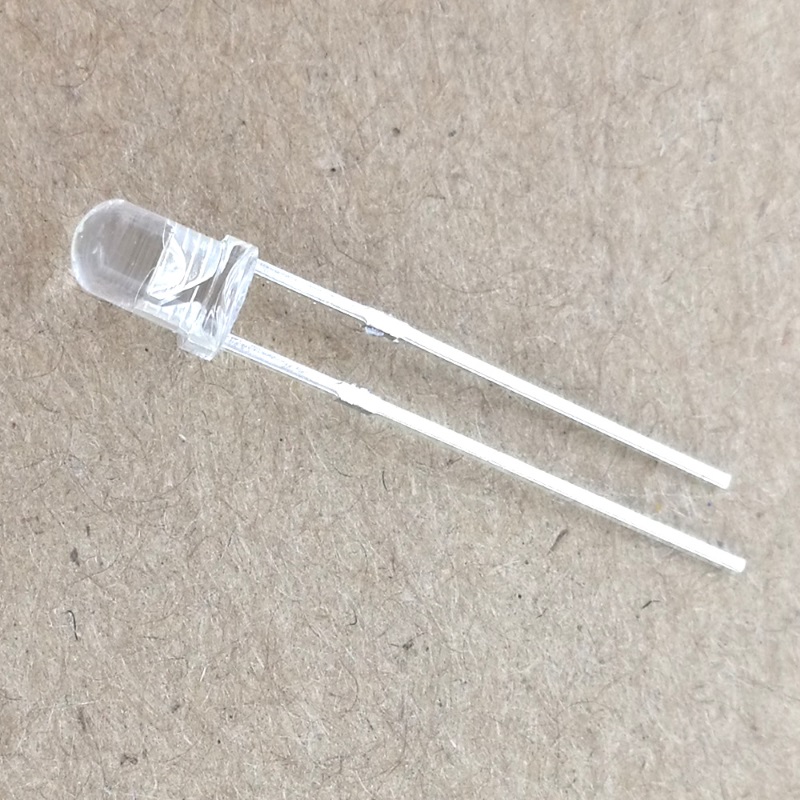

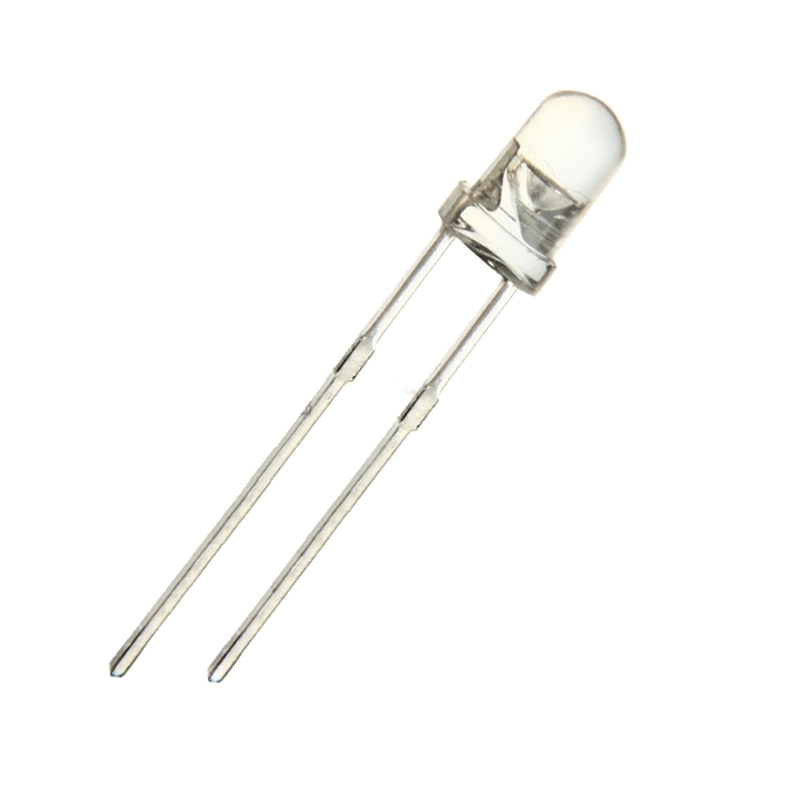

Светодиод круглый F5 в прозрачном корпусе диаметром 5 мм, белое свечение широкого спектра, яркость 12000-14000 мкд.
Упаковка 10 штук.
Характеристики светодиода:
- Корпус: F5, круглый, прозрачный
- Диаметр корпуса: 5 мм
- Свечение: белое
- Длина волны: широкий спектр
- Яркость: 12000-14000 мкд
- Рабочее напряжение: 3,0 - 3,2 В
- Прямой потребляемый ток: 20 мА
- Кол-во в упаковке: 10 шт
При подаче напряжения на светодиод, требуется использовать гасящий резистор!!!
Сопротивление гасящего резистора рассчитывается по двум формулам:
Ur = Uи – Uп
R = Ur / I
- Uи напряжение источника питания
- Uп падение напряжения на светодиоде
Светодиоды круглые 5 мм применяются в качестве источников света и индикации в различных устройствах освещения или декоративно-красочной подсветки: индикаторы приборной панели, наружная реклама, автодорожные знаки, светофоры, интерьерное оформление зданий и многое другое.
При подключении необходимо соблюдать полярность. Также запрещено напрямую подключать светодиоды к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный токоограничивающий резистор, что распространяется и на параллельное включение.
При монтаже светодиодов нужно использовать токоограничивающий резистор для уменьшения тока, проходящего через светодиод, иначе он очень быстро выйдет из строя. Для подбора резистора рекомендуется использовать калькулятор. Если нужно подключить несколько светодиодов сразу, то их монтаж осуществляется последовательно. При этом стоит иметь ввиду, что все светодиоды в цепи должны быть одного типа, а источник питания должен иметь достаточную мощность и обеспечивать напряжение, превышающее суммарное напряжение всех светодиодов. Если нужно собрать схему с несколькими параллельными цепями последовательно соединенных диодов, рассчитанный номинал резистора нужно устанавливать для каждой из цепей. Нельзя подключать несколько светодиодов в параллели с помощью одного резистора, так как светодиоды имеют разброс параметров и требуют различные прямые напряжения, что делает такое подключение практически нерабочим.
- Технические характеристики
- Цвет Прозрачный
- Цвет подсветки Белый
- Размеры
- Диаметр 5 мм
- Производитель MCIGICM
- Страна производства Китай
