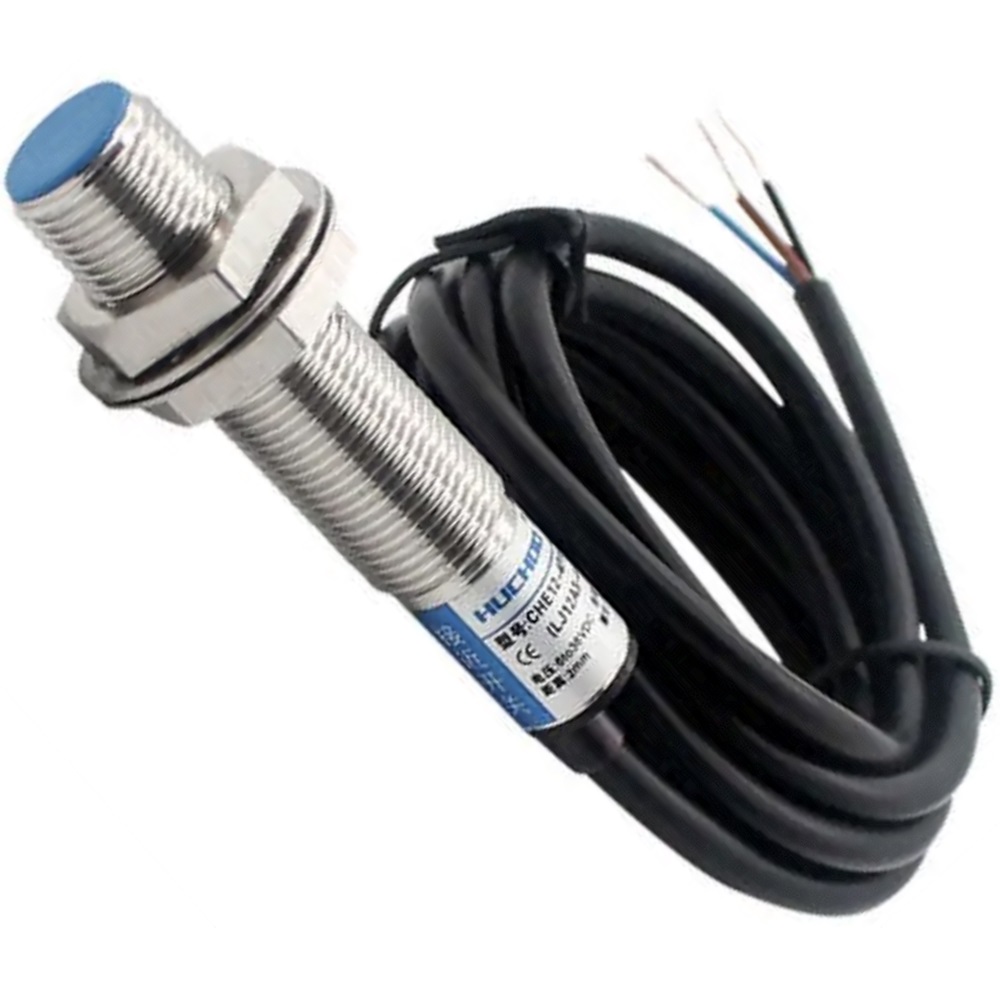

Датчик LJ12A3-2-Z/BY PNP NO DC 6-36V индуктивный концевой

Концевой индуктивный датчик LJ12A3-2-Z/BY (PNP, три провода, NO нормально открытый, DC 6-36 Вольт постоянный ток 300 мА, дистанция срабатывания - 2 мм). Датчик используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и шайба. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 2 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.

Характеристики LJ12A3-2-Z/BY PNP NO DC 6-36V:

• Модель:  LJ12A3-2-Z/BY
• Конструкция: цилиндрическая
• Тип датчика: индуктивный
• Полярность: PNP
• Дистанция обнаружения: 2 мм +/- 10%
• Состояние выхода: NO, нормально открытый
• Метод обнаружения: бесконтактный
• Определяемые материалы: сталь, алюминий, медь, бронза, латунь, свинец
• Напряжение питания: постоянное 6-36 В
• Выходной ток: 300 мА
• Кол-во контактов: 3 (три)
• Частота отклика: 0,5 кГц
• Индикация срабатывания: есть
• Защита от неправильного подключения питания: есть
• Диаметр резьбы: М12
• Степень защиты: IP65
• Рабочая температура: -25...+55 °C
• Размеры: 12х62 см
• Длина кабеля: 110 см
• Вес: 80 гр

Подключение LJ12A3-2-Z/BY:

Индуктивный датчик LJ12A3-2-Z/BY имеет три проводника для подключения к контроллеру и питанию:

• Коричневый : напряжение питания
• Черный : выходной сигнал
• Синий : общий проводник (300 мА)
