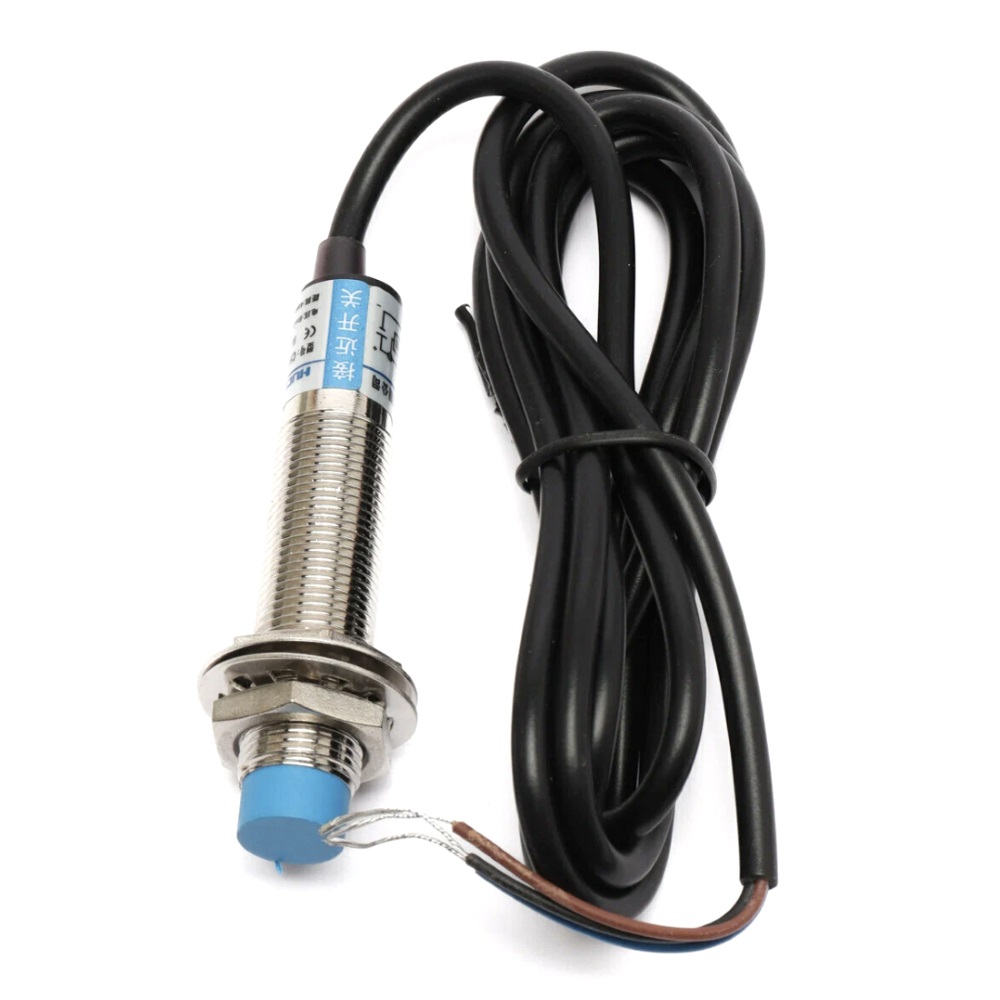

Датчик индуктивный концевой LJ12A3-4-Z/BX выключатель TZT

Концевой индуктивный датчик LJ12A3-4-Z/BX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

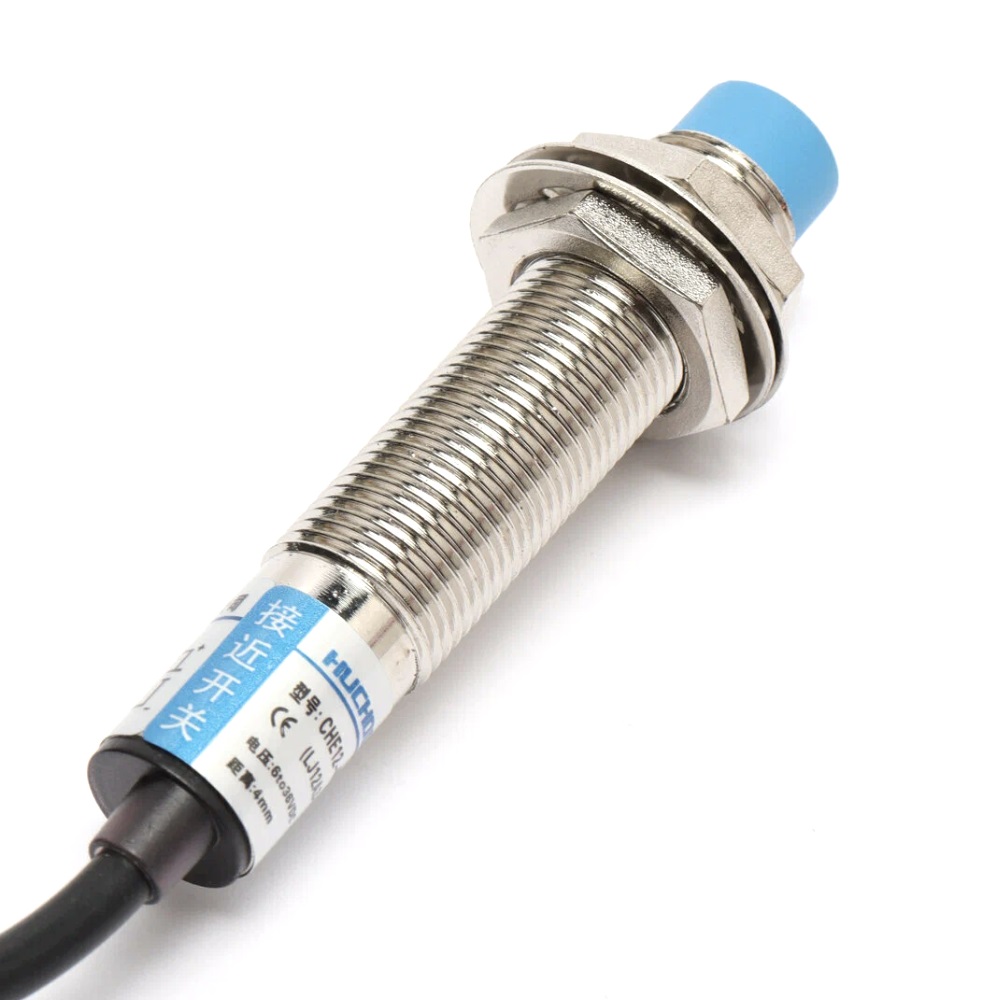

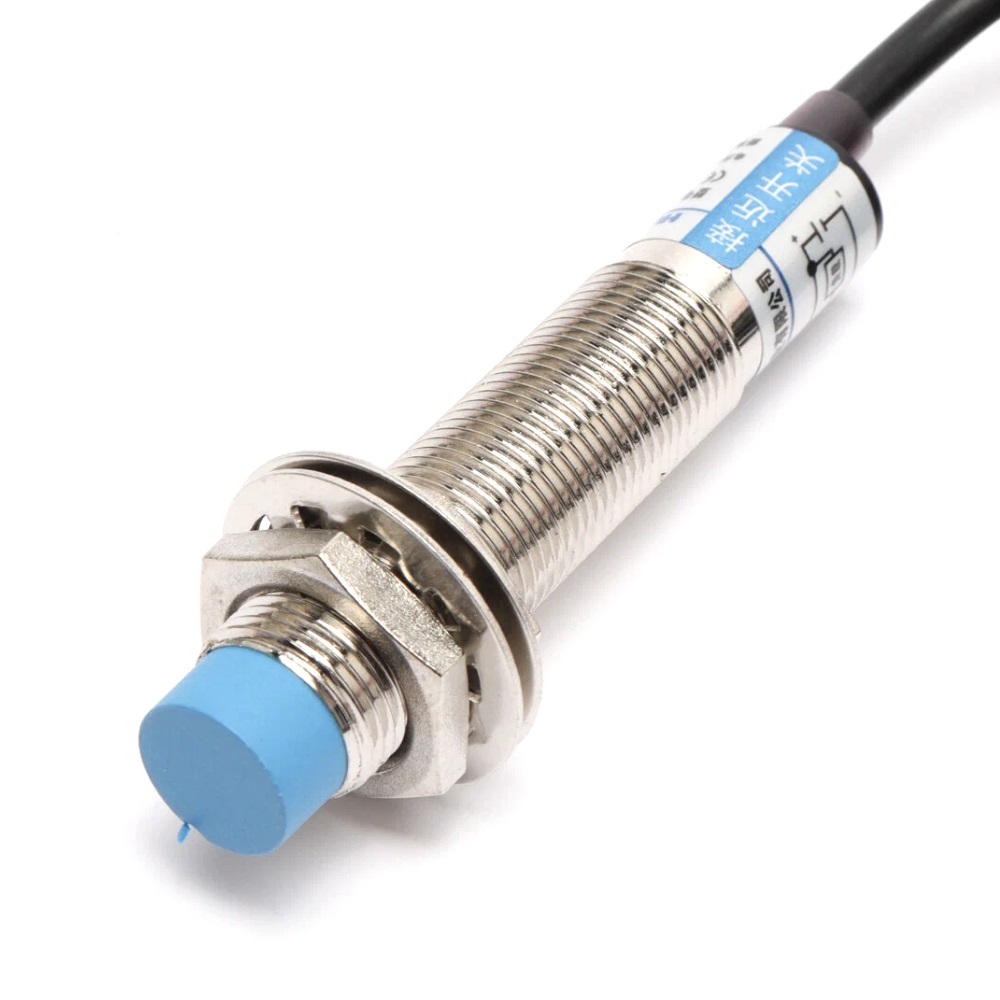

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 4 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.

Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.

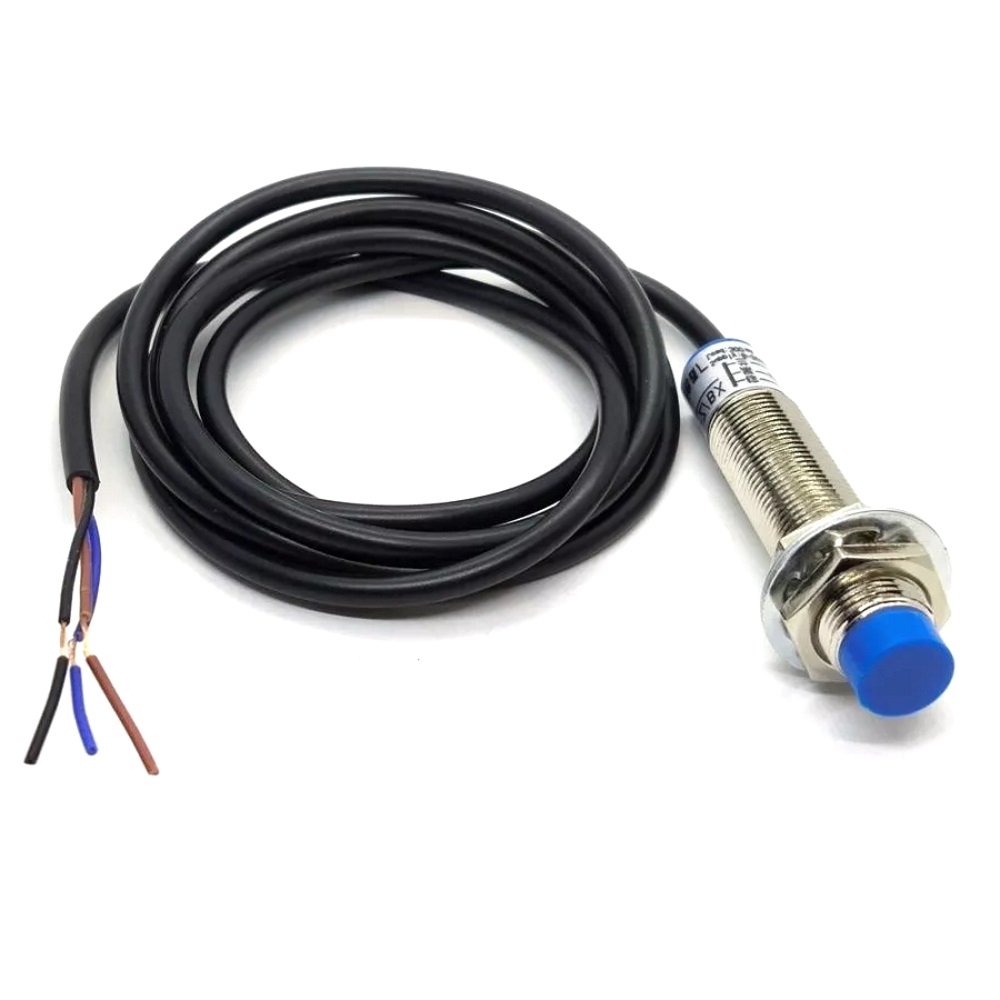

Концевой индуктивный датчик LJ12A3-4-Z/BX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).


Характеристики датчика LJ12A3-4-Z/BX:

• Напряжение питания: 6-36 В постоянного тока
• Ток: 300 мА
• Полярность выхода: NPN
• Состояние выхода: нормально открытый
• Дистанция срабатывания: 4 мм
• Индикация срабатывания: есть
• Защита от неправильного подключения питания: есть
• Длина провода: 110 см
• Размеры (диаметр х длина): 12 х 62 мм
