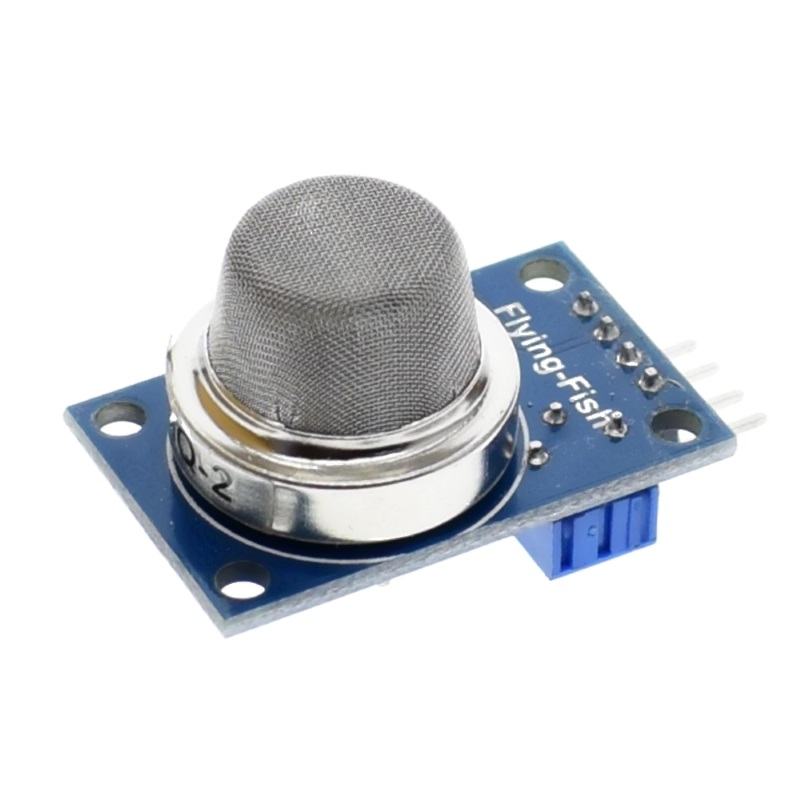

Датчик газа MQ-2 (углеводородные газы, дым) 4PIN TZT

Датчик газа, построенный на базе газоанализатора MQ-2 позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан), дыма (взвешенные частицы, являющиеся результатом горения), водорода.

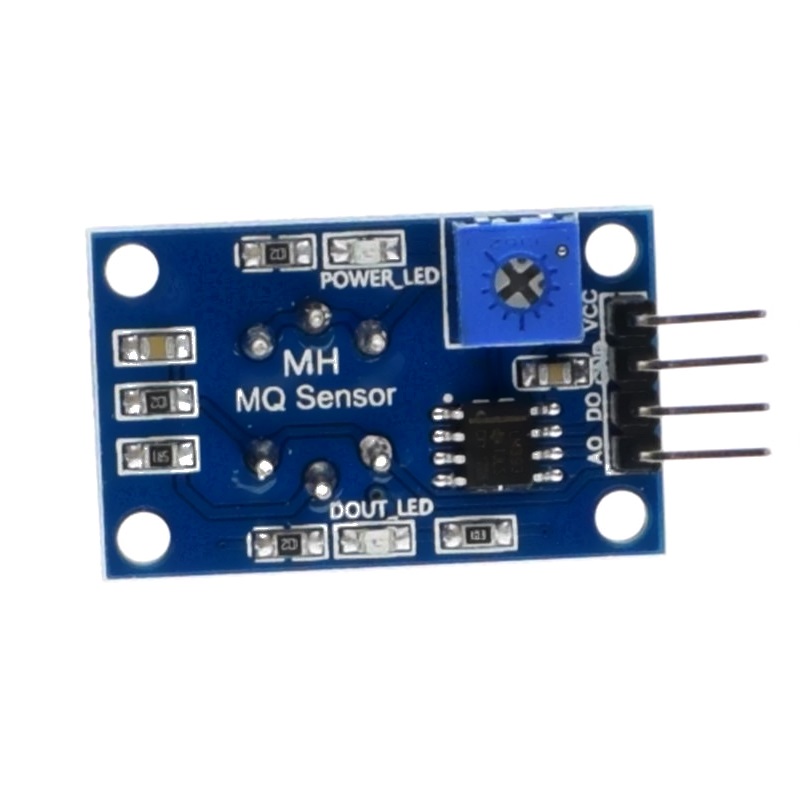

Выходным результатом является аналоговый сигнал, пропорциональный содержанию газов вокруг газоанализатора. Чувствительность может быть настроена с помощью триммера на плате датчика.

В газоанализатор встроен нагревательный элемент, который необходим для химической реакции. Поэтому во время работы сенсор будет горячим, это нормально. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 24 часов. После этого стабилизация после включения будет занимать около минуты.

Показания сенсора подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика газа в изменяющейся среде, при необходимости получения точных показаний, понадобится реализовать компенсацию этих параметров.

Характеристики датчика газа MQ-2:

• Напряжение питания: 5 В
• Потребляемый ток: 160 мА

Диапазон измерений датчик газа MQ-2:

• Пропан: 0,2 – 5 промилле
• Бутан: 0,3 – 5 промилле
• Метан: 5 – 20 промилле
• Водород: 0,3 – 5 промилле
• Пары спиртов: 0,1 – 2 промилле
