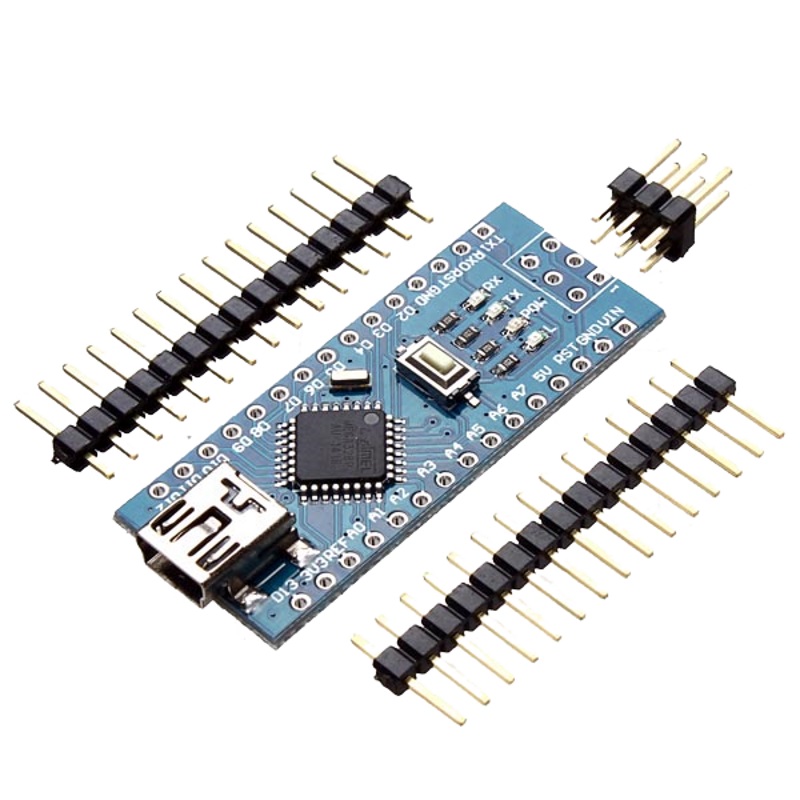

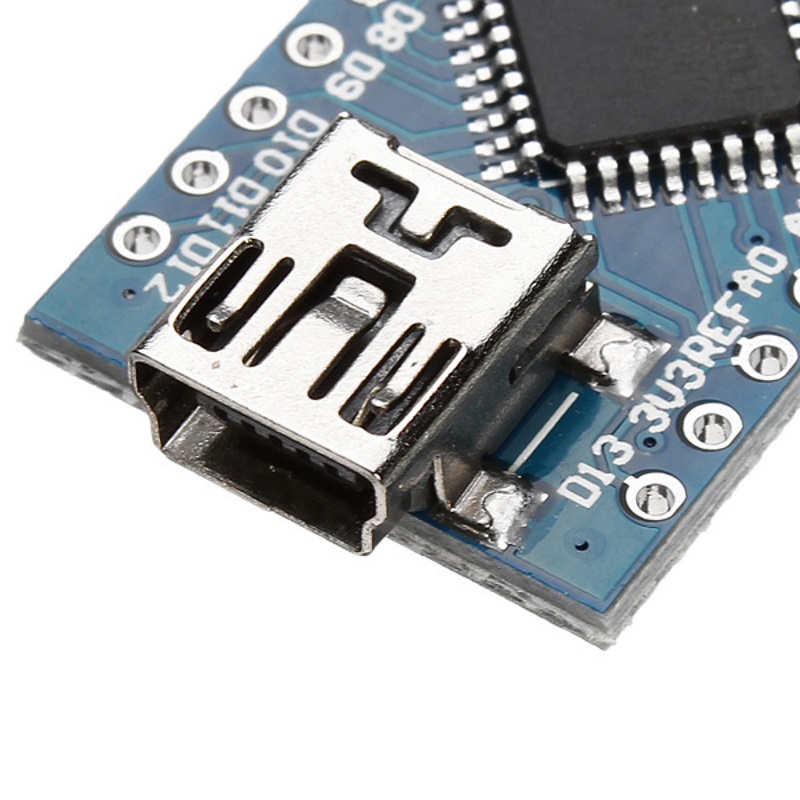

Arduino Nano V3 (FTDI FT232 MiniUSB) - компактная плата на микроконтроллере ATmega328, обладает теми же характеристиками, что и Arduino Uno, но имеет ряд конструктивных отличий: гораздо меньше по размеру, а так же у нее отсутствует собственный разъем для внешнего питания. Питание платы возможно через MiniUSB разъем, напряжение питания при этом не должно превышать 5В, а потребляемый ток - 500мА, или же через выход VIN на плате, напряжение питания при этом допустимо от 6В до 12В, а потребляемый ток - до 1А.

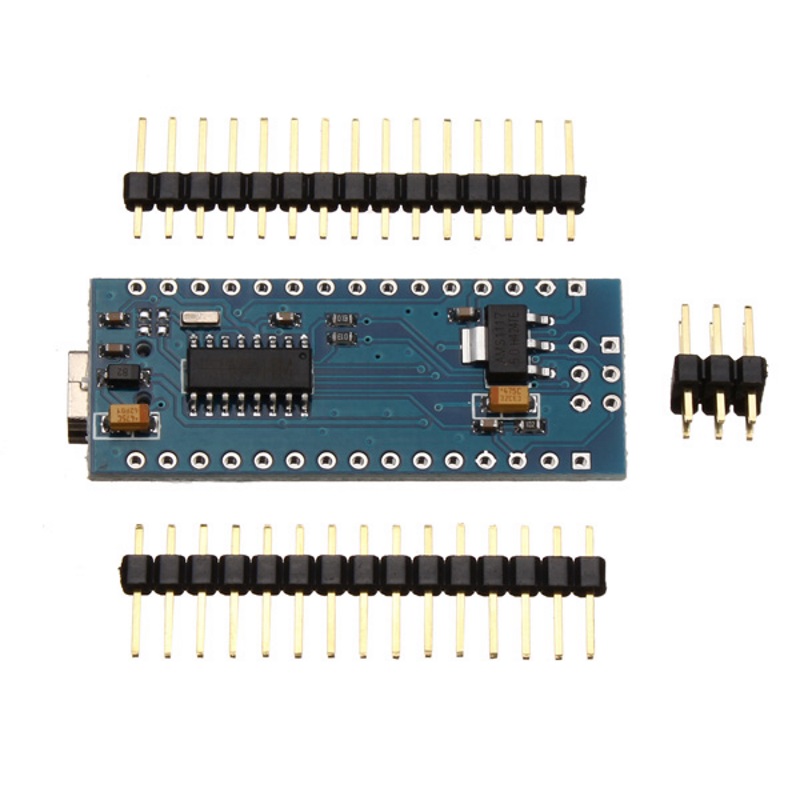

В качестве контроллера USB-COM используется FTDI FT232.
Предлагаем вам ознакомиться со схемой и посмотреть расположение контактов Arduino Nano
Основные характеристики Arduino Nano V3.0 ATmega328P:
Рабочее напряжение: 5В
Напряжение питания: 7В - 12В
Напряжение питания (предельное): 6В - 20В
14 цифровых портов ввода / вывода (6 поддерживают ШИМ)
8 аналоговых входных порта
Максимальная токовая нагрузка на Вх/Вых пины: 40 мА
Максимальная токовая нагрузка на 5В пин: 800 мА
Максимальная токовая нагрузка на 3.3В пин: 180 мА
Flash память: 32 Кб (2 Кб занято загрузчиком)
SRAM: 2 Кб
EEPROM: 1 Кб
Частота работы: 16 мГц
Размер платы: 43х18 мм, высота с распаянными контактами 19мм
Расстояние между контактами : 2,54 мм
Вес Arduino Nano: 6 грамм
- Технические характеристики

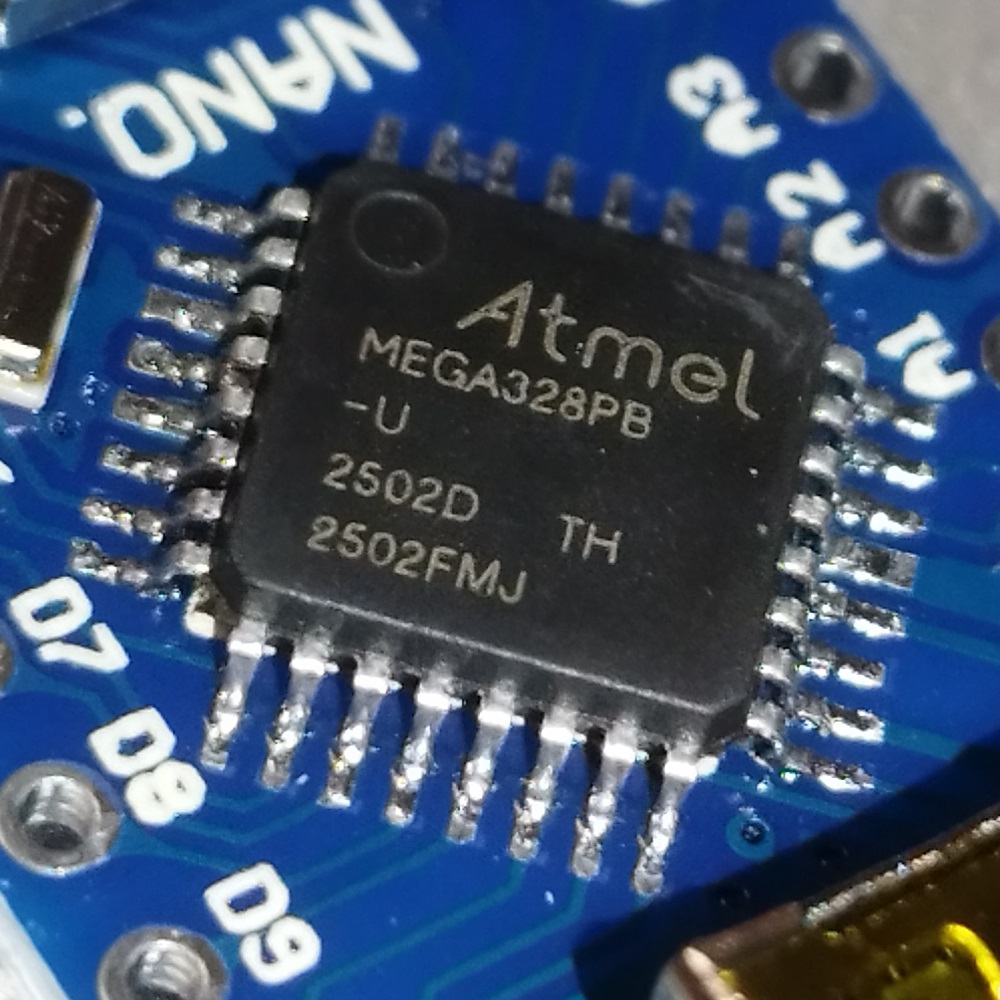

- Микроконтроллер ATmega328
- Производитель TZT
- Страна производства Китай
