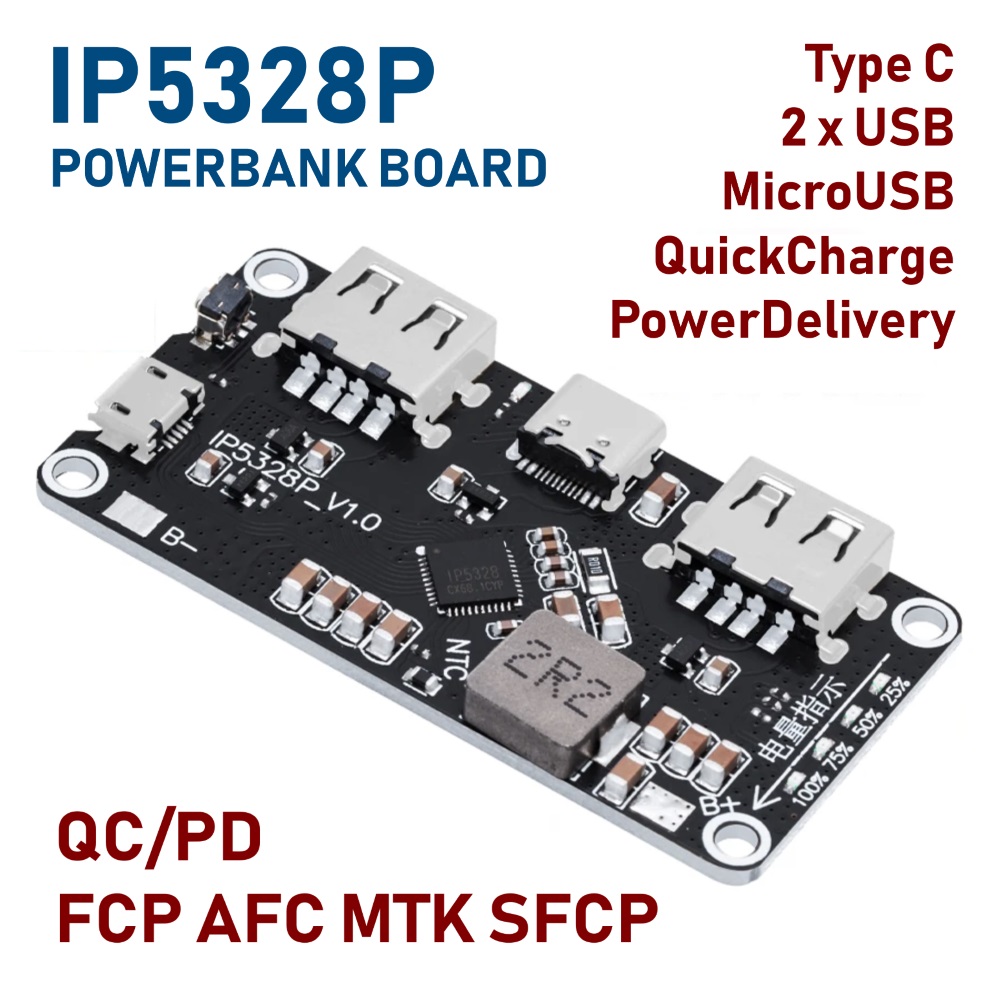

Плата на базе микросхемы IP5328P для PowerBank с поддержкой протоколов быстрой зарядки QC2.0 и QC3.0. Поддерживает протоколы быстрой зарядки FCP/AFC/SFCP, MTK PE+1.1-2.0, PD2.0/PD3.0, а также протокол BC1.2/Apple/Samsung. Обеспечивает полное решение для быстрой зарядки мобильных устройств и может поддерживать до трех USB
портов одновременно.

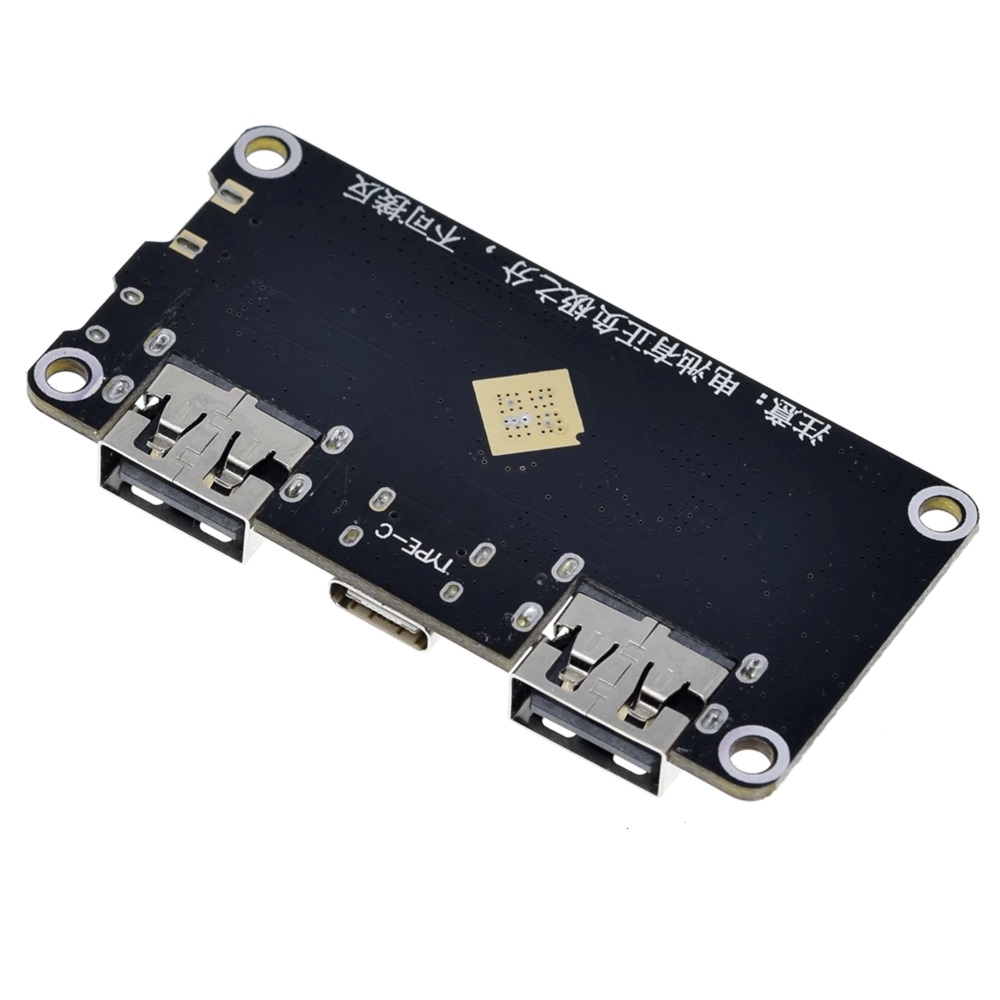

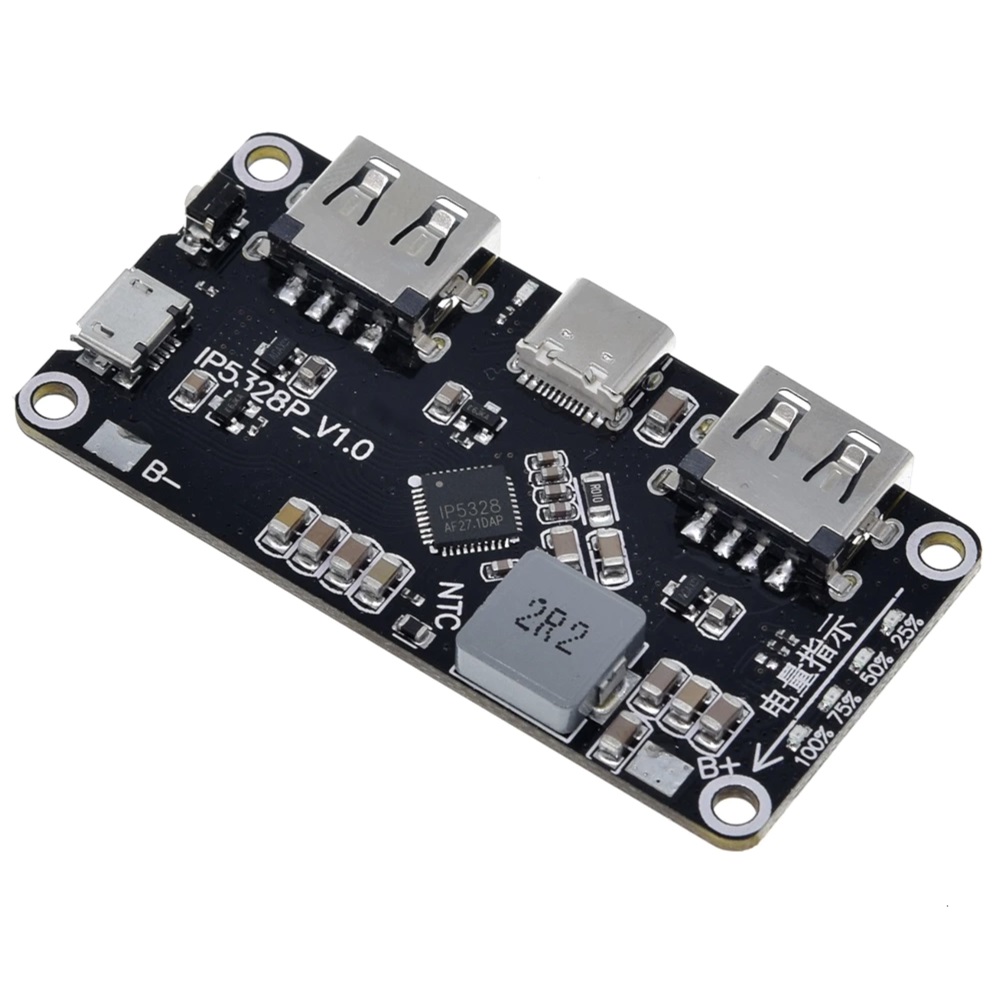

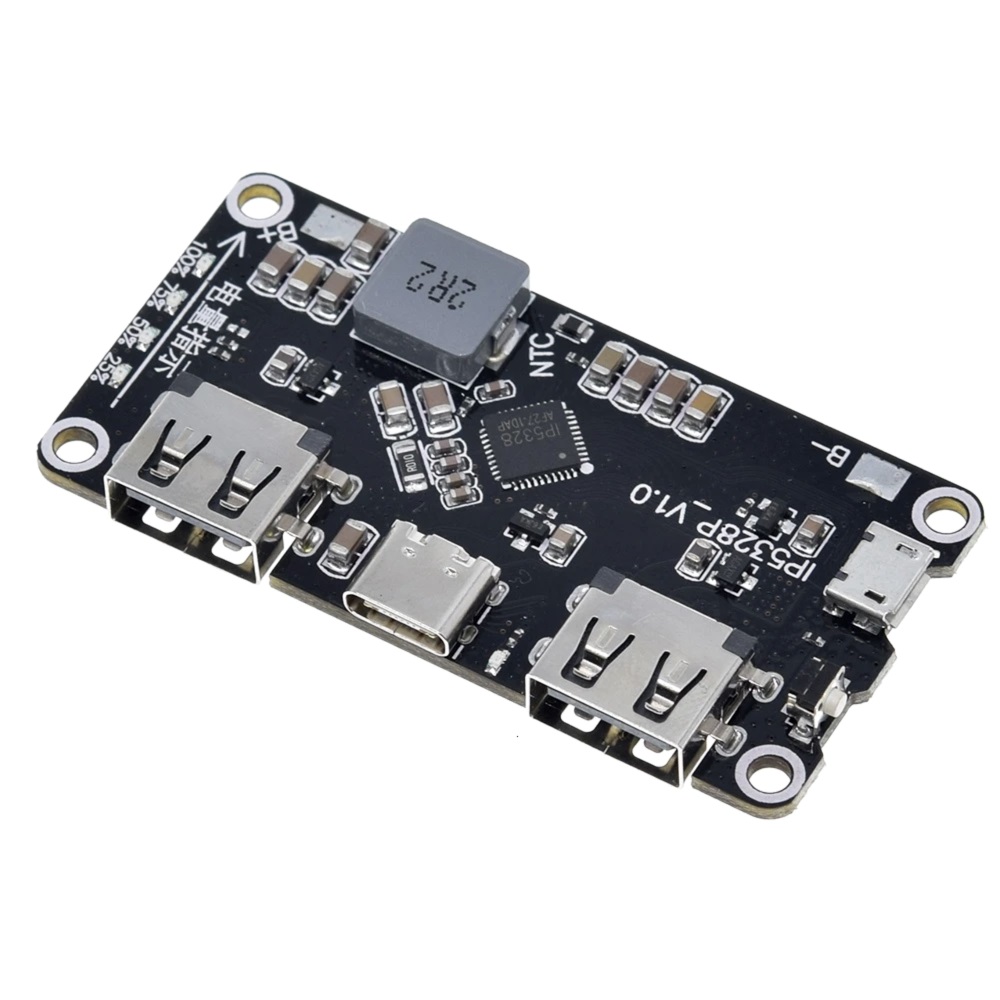

Модуль имеет 3 выхода: 2xUSB Type-A и USB Type-C, а также один вход Micro USB Type-B.
IP5328P представляет собой высокоинтегрированную микросхему, разработанную для управления зарядкой аккумуляторов и обеспечения быстрой зарядки через различные порты USB. Поддерживаемые протоколы включают QC2.0/QC3.0, FCP/AFC/SFCP, MTK PE+1.1-2.0, USB C/PD2.0/PD3.0 и BC1.2/Apple/Samsung. Устройство поддерживает входное напряжение 5В, 9В и также выходное напряжение 5В, 9В и 12В, обеспечивая максимальный выходной ток до 5A.
Микросхема IP5328P оснащена встроенной системой синхронного повышения и понижения напряжения, обеспечивающей максимальную выходную мощность до 18W при высокой эффективности более 90%, даже при низком напряжении батареи. При отсутствии нагрузки устройство автоматически переходит в спящий режим для экономии энергии.
Система синхронной зарядки позволяет достигать зарядного тока до 5A, а встроенный контроллер температуры и напряжения обеспечивает интеллектуальное регулирование зарядного тока для защиты аккумуляторов. IP5328P также имеет встроенный 14-битный АЦП, который точно измеряет напряжение и ток батареи, предоставляя данные через интерфейс I2C.
Характеристики платы IP5328P для PowerBank:
- Модель: IP5328P
- Входное напряжение: 5В, 9В
- Выходное напряжение: 5В, 9В, 12В
- Выходной ток: 5В-3А, 9В-2А, 12В-1.5А
- Порты USB: 2xUSB Type-A, 1xUSB Type-C, 1 Micro USB
- Поддержка типов аккумуляторов: 4.2В, 4.35В, 4.4В, 4.5В
- Максимальная выходная мощность: 18W
- Габариты 64 × 32 × 6 мм
- Производитель TZT
- Страна производства Китай
