PWM ШИМ регулятор 4.5-35V 5A HW-687

PWM ШИМ регулятор 4.5-35V 5A HW-687 - модуль, предназначенный для регулировки скорости моторов постоянного тока. Он обеспечивает плавное управление скоростью мотора с помощью широтно-импульсной модуляции (ШИМ), обеспечивает оптимальную работу моторов, повышает энергоэффективность и уменьшает износ оборудования.


Характеристики ШИМ регулятора HW-687:


• Минимальное напряжение: 4,5 Вольт
• Максимальное напряжение: 35 Вольт
• Выходной ток: до 5 Ампер
• Максимальная выходная мощность: 90 Вт
• Частота ШИМ: 20 кГц

HW-687 - это модуль, который позволяет управлять электромоторами различной мощности с помощью принципа широтно-импульсной модуляции (ШИМ). Он работает на высокой частоте и предоставляет точное регулирование скорости и направления вращения моторов. Частота ШИМ составляет 20 кГц, что обеспечивает плавное управление моторами и минимизирует шумы.

Модуль поддерживает широкий диапазон входного напряжения от 4,5 В до 35 В, что делает его подходящим для различных типов моторов. Он имеет интегрированные драйверы, что позволяет контролировать моторы без необходимости подключать дополнительные компоненты.

Модуль работает как самостоятельное устройство.

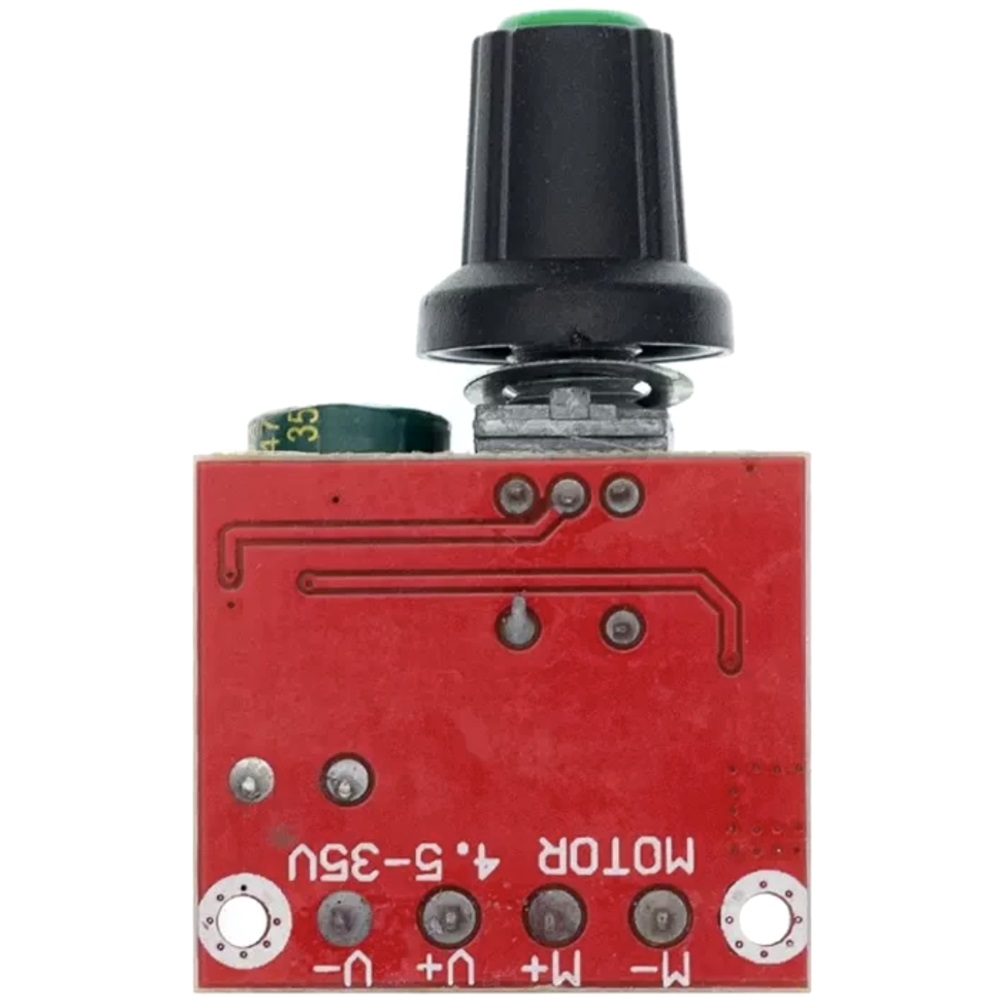

• Подключите провода мотора к клеммам M+ и M- на модуле.
• Подключите источник питания к клеммам V+ и V- на модуле.

Поворот регулировочной ручки потенциометра изменяет скважность выходного сигнала регулятора, что приводит к изменению скорости мотора.

При работе с мотором возможно его вращение в положительном или отрицательном направлении. Если направление вращения мотора не соответствует ожиданиям, можно поменять порядок подключения проводов, чтобы изменить направление.
