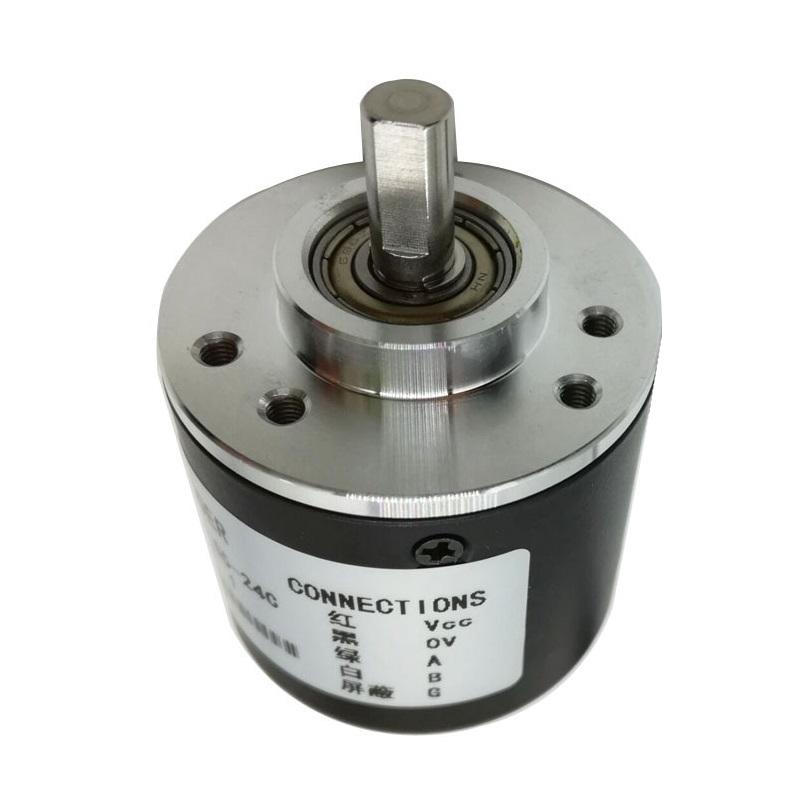

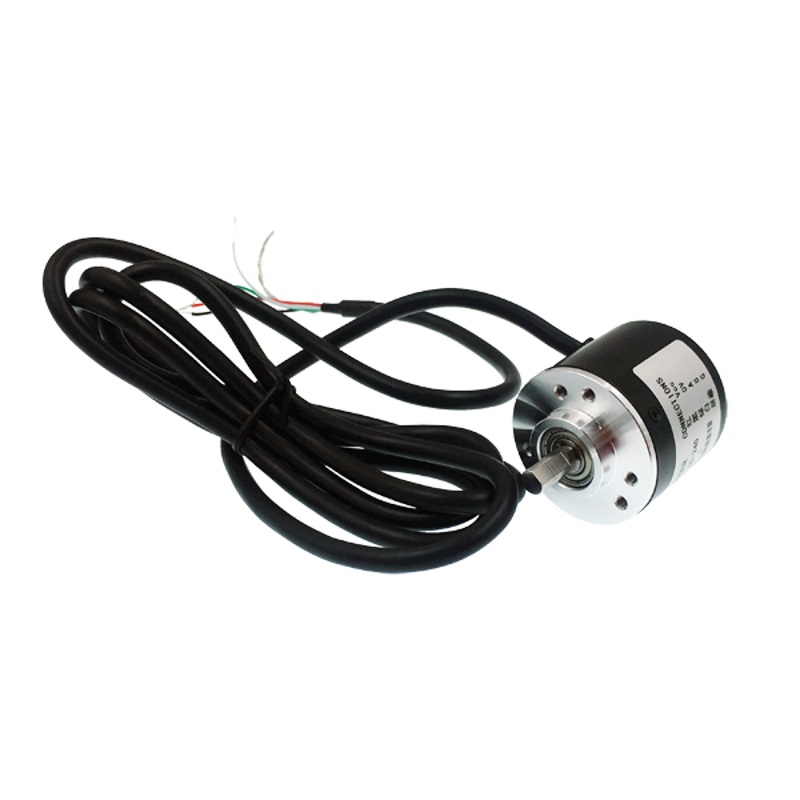

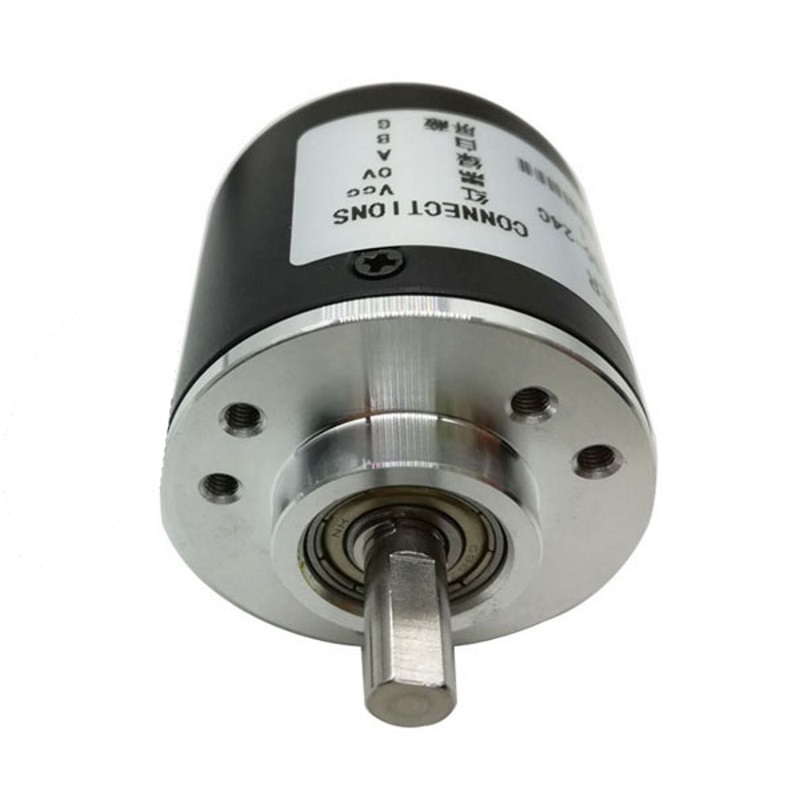

Инкрементный реверсивный датчик вращения Rotary Encoder-1000, модель LPD3806-1000BM-G5-24C, маркировка на энкодере OVW6-10-2CH (NPN).
Датчик преобразует вращение оси в два импульсных сигнала, по которым можно определить направление и угол поворота. Для подключения этого датчика контроллер должен иметь специальный двухфазный вход.
Датчик позволяет создать систему для измерения и индикации углового и линейного перемещения, а также автоматизировать технологические процессы различного станочного оборудования.
Датчик имеет два выхода с открытым коллектором. Чтобы увидеть сигналы, выходы необходимо подключить через резисторы около 1-2 кОм к положительному полюсу источника питания.
На выходах формируются импульсные последовательности, сдвинутые на 90 градусов, что позволяет определить направление вращения.
Характеристики Rotary Encoder-1000 (LPD3806-1000BM-G5-24C)
- модель датчика LPD3806-1000BM-G5-24C
- маркировка на энкодере OVW6-10-2CH (NPN)
- дискретность цифрового выхода 1000 имп/обор
- максимальная скорость вращения 5000 об/мин
- напряжение питания 5V..24V
- тип выходов: NPN открытый коллектор
- нагрузочная способность выходов 27V/40mA
- диаметр оси 6,0 мм
- габаритные размеры датчика d38 x 54мм
- длина кабеля 140 см
- комплектность - датчик с кабелем

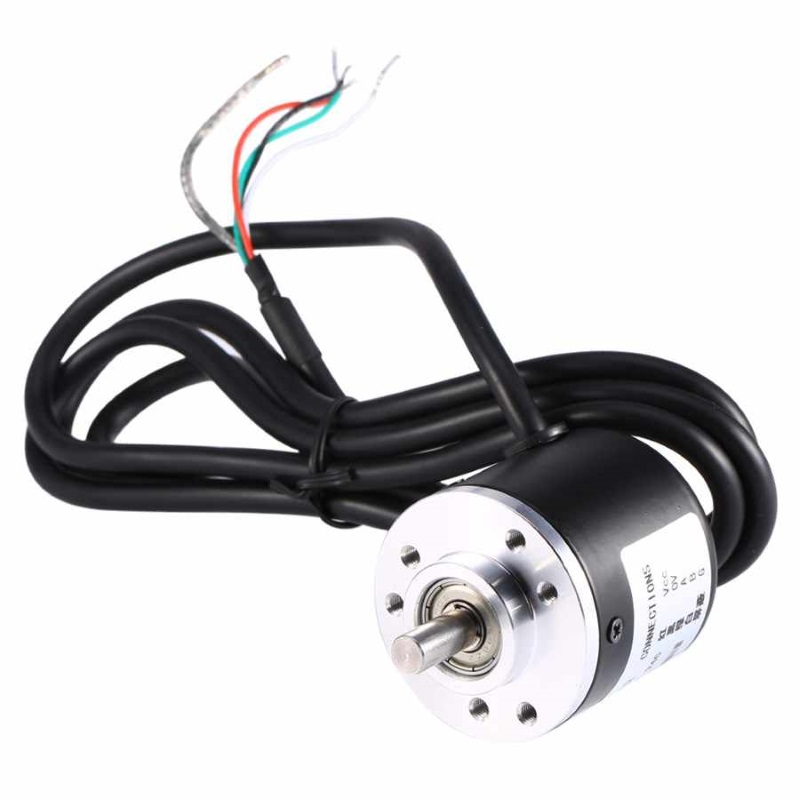

Назначения выводов датчика Rotary Encoder-1000
- ОБЩИЙ провод - ЧЕРНЫЙ
- Плюс питания - КРАСНЫЙ
- Выход ФАЗА_А - ЗЕЛЕНЫЙ
- Выход ФАЗА_B - БЕЛЫЙ
- Экран кабеля соединен с корпусом
- Производитель Rotary Encoders
- Страна производства Китай
