Модуль FM-радиопередатчика Si4713

Модуль FM-радиопередатчика на базе Si4713. Работой передатчика должен управлять микроконтроллер. Как минимум требуется настроить его на определённую частоту, на которой будет вестись вещание. Для этого SI4713 поддерживает три интерфейса, среди которых популярные I2C и SPI. Это позволяет подключать модуль к большинству микроконтроллеров, в том числе Ардуино и Raspberry Pi.

Для подключения источника аудиосигнала на модуле предусмотрен разъем mini-jack 3.5мм. Источником может служить аудиоплеер, компьютер или любое другое устройство c линейным аудиовыходом.

Передатчик Si4713 выполнен полностью по CMOS технологии, что обеспечивает его минимальное энергопотребление. Это первый передатчик, в состав которого входит функционал для определения мощности принимаемого сигнала – RPS (Receive Power Scan). Данный функционал позволяет найти оптимальную частоту для радиовещания. Кроме того в составе передатчика имеется DSP процессор, выполняющий обработку звука для получения оптимальных характеристик перед трансляцией сигнала. Это и другие технические решения, применённые в Si4713, позволяют добиться наилучшего качества звучания в принимающем устройстве.

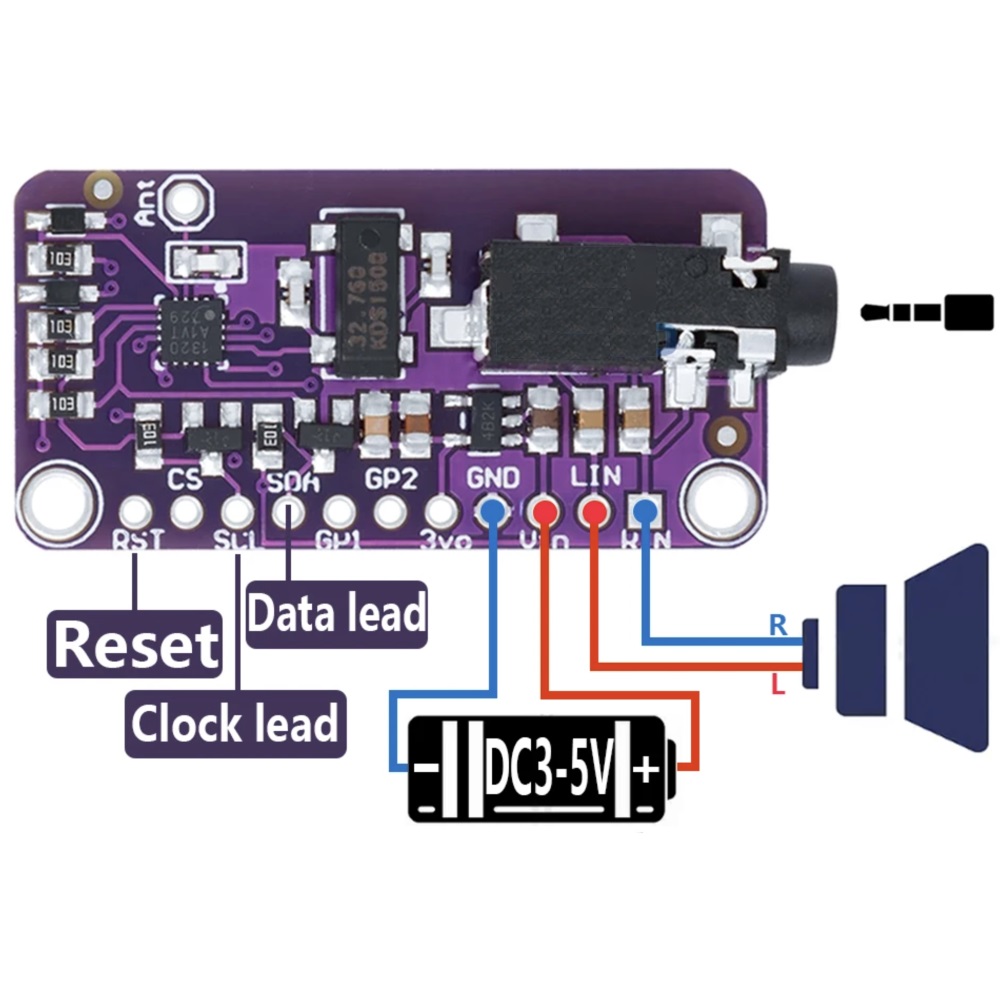

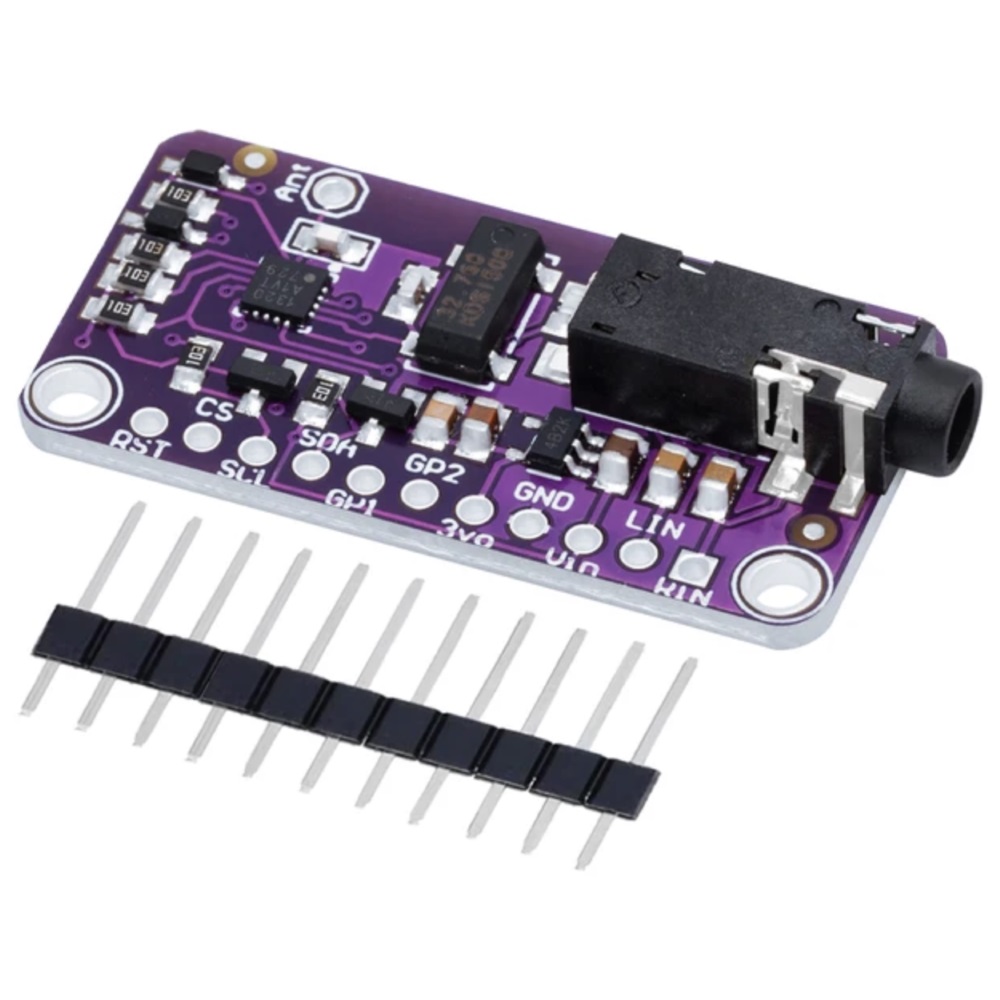

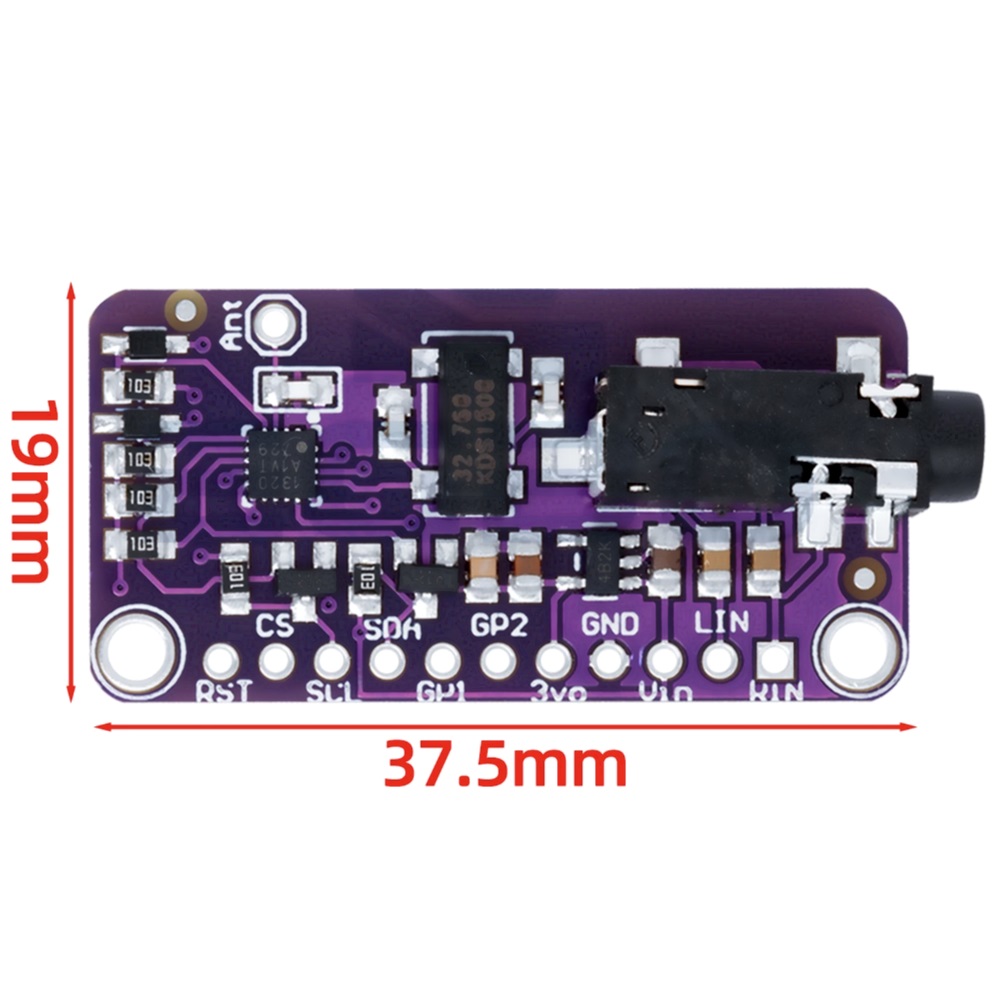

На плате модуля кроме микросхемы Si4713 располагаются: резонатор на 32.768 кГц, компоненты обвязки, регулятор напряжения на 3.3 В, от которого питается микросхема, и разъем mini-jack 3.5 для подключения источника аудио сигнала. Также на плате разведены следующие контакты:

• RST – вход сброса. Перед началом работы с модулем необходимо установить на этом входе высокий уровень. При низком уровне Si4713 находится в состоянии сброса.
• CS – выбор микросхемы при взаимодействии по SPI интерфейсу. В режиме I2C данный вывод определяет адрес микросхемы Si4713: когда вывод подтянут к питанию (состояние по умолчанию), I2C адрес микросхемы 0x63; при соединении с землёй адрес микросхемы будет 0x11.
• SCL – линия тактирования.
• SDA – линия данных.
• GP1 – вывод общего назначения 1.
• GP2 – вывод общего назначения 2.
• 3vo – выход регулятора напряжения
• GND – «земля».
• Vin – вход питания. Рекомендуемый уровень питания составляет 3..5 В.
• Lin – вход левого канала источника аудио сигнала.
• Rin – вход правого канала источника аудио сигнала.
• Ant – контакт для подключения антенны. В простейшем случае антенной может служить кусок медного провода.

Характеристики FM-радиопередатчика Si4713:


• Диапазон частот: 76–108 МГц
• Напряжение питания: от 2.7 до 5.5 В
• Потребляемый ток в режиме радиовещания: не более 22.8 мА
• Рабочая температура: от -25 до 85 °C
• Поддерживаемые интерфейсы: 2-wire (I2C), SPI, 3-wire
• Программируемая мощность передатчика
• Поддержка предыскажений
• Сканирование диапазона для поиска свободных каналов
