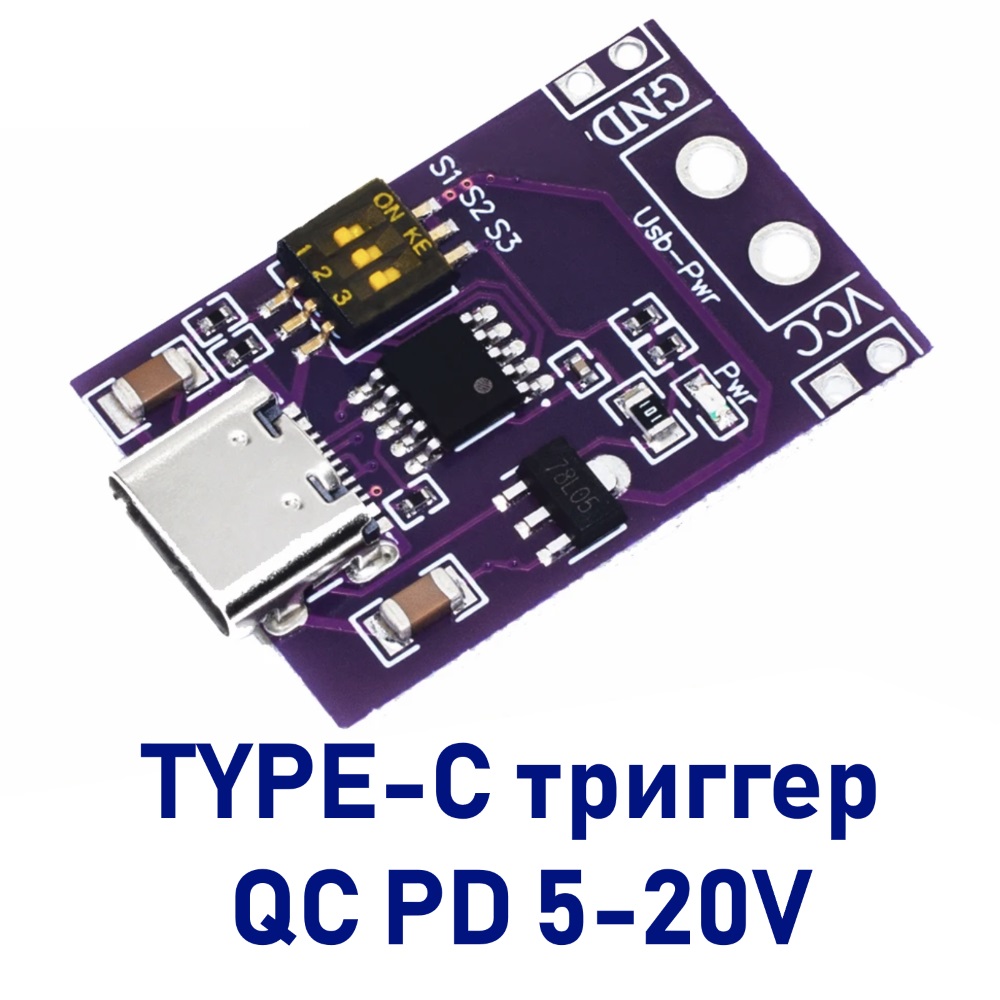

Плата управления режимами зарядного устройства - триггер TypeC QC PD TRIGGER 5-20V поддерживает протоколы быстрой зарядки QC, PD2.0 3.0, AFC и другие. Встроена защита от перегрева, перенапряжения, обратного подключения. Выходное напряжение регулируется DIP-переключателем на плате.
Модуль триггера PD/QC позволяет получить необходимое напряжение от блоков питания с поддержкой соответствующих технологий и использовать его в различных целях, поддерживаемая мощность до 65Вт.
Принцип работы модуля заключается в том, что «простое» устройство будет получать от блока питания стандартное напряжение USB — 5В. Но если оно совместимо с PD/QC, оно вступит в информационный обмен с блоком питания, сообщит о максимальном поддерживаемом напряжении, и сможет его получить. Для этого и нужен триггер — сообщить БП о необходимом уровне напряжения.

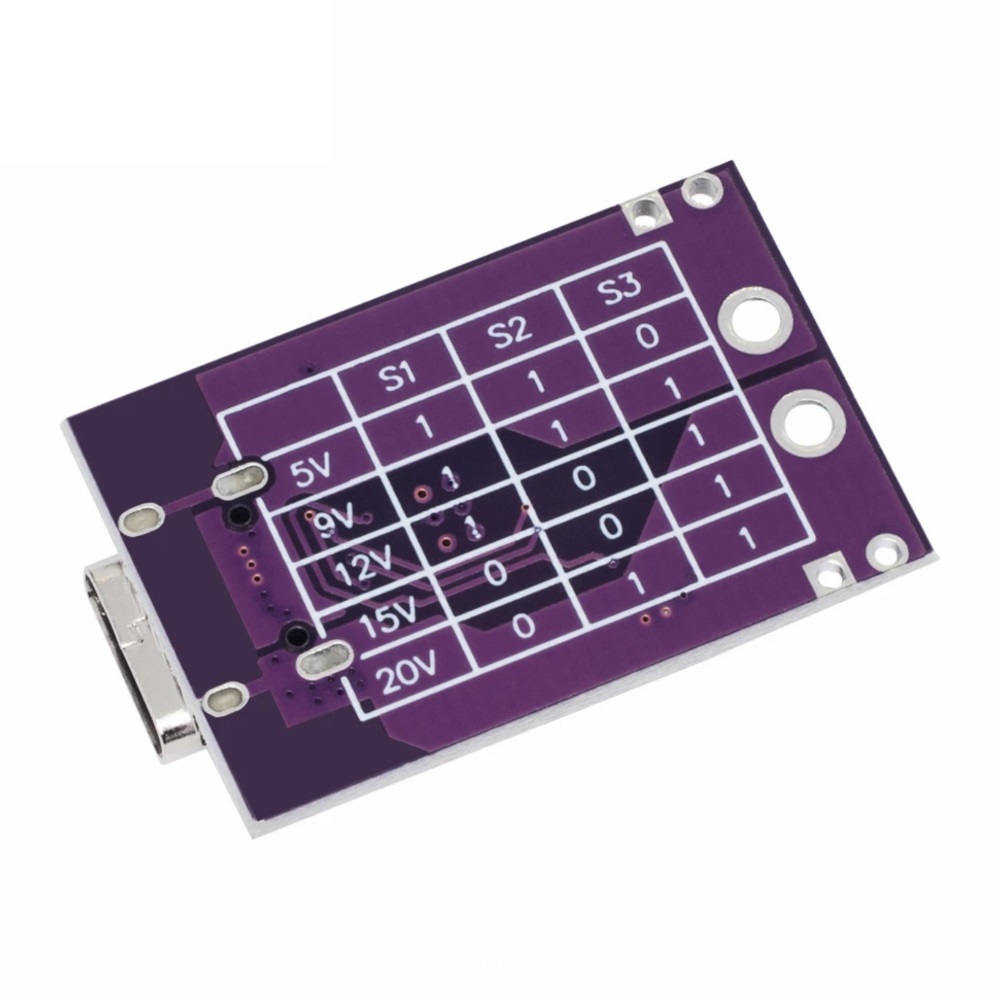

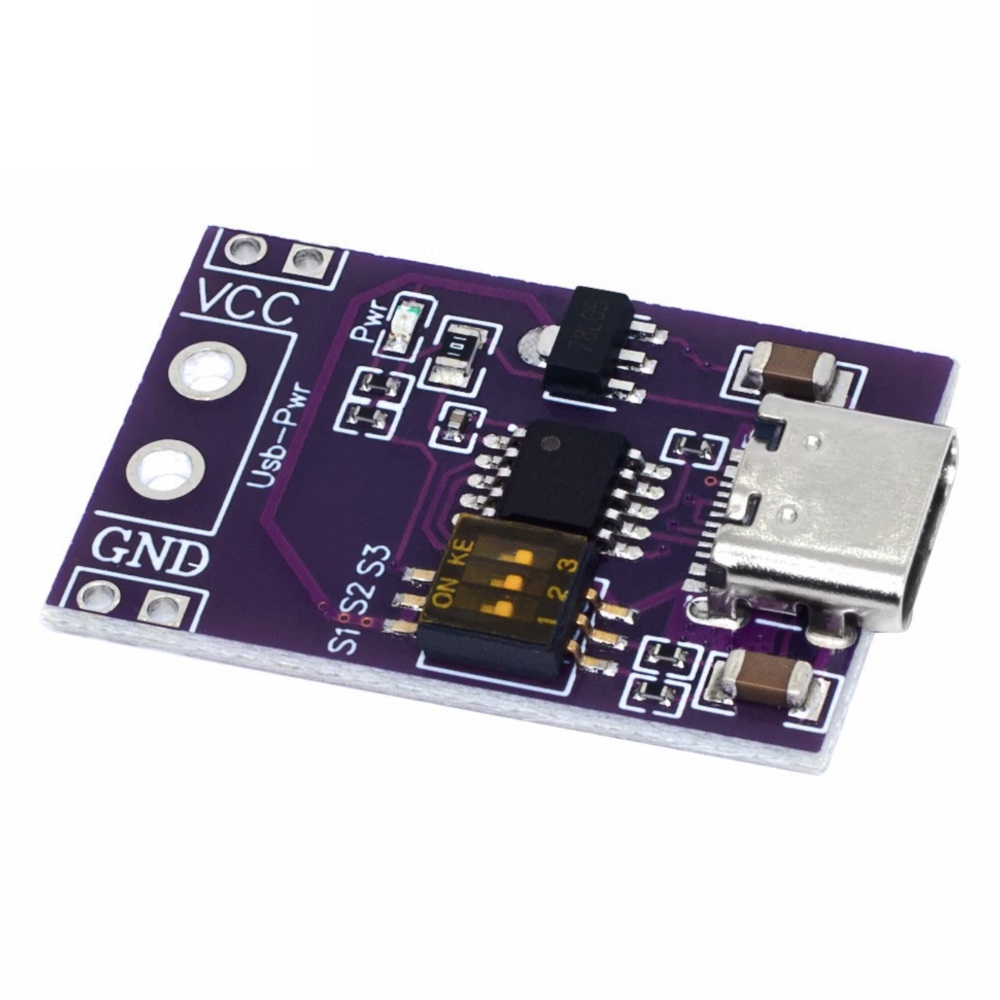

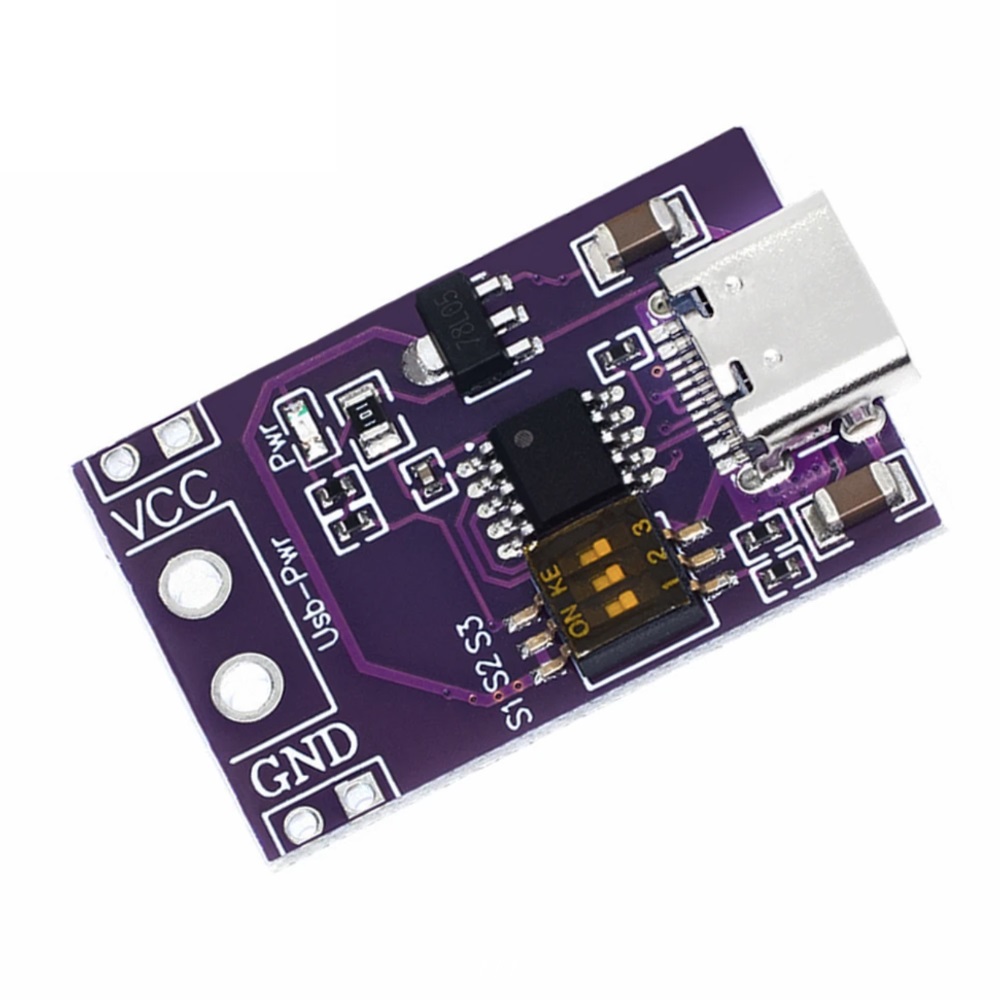

Предлагаемый модуль имеет вход Type-C, удобные контактные площадки для выходного напряжения и многофункциональный микроконтроллер. Желаемое напряжение задаётся при помощи комбинации DIP-переключателей — схема коммутации есть с обратной стороны платы.
Хврвктеристики Type-C триггера QC PD TRIGGER 5-20V:
- Входное напряжение: 4-22 Вольта
- Выходное напряжение: 5В, 9В, 12В, 15В, 20В (регулируется переключателями)
- Максимальная мощность: 65 Ватт
- Интерфейс: Type-C.

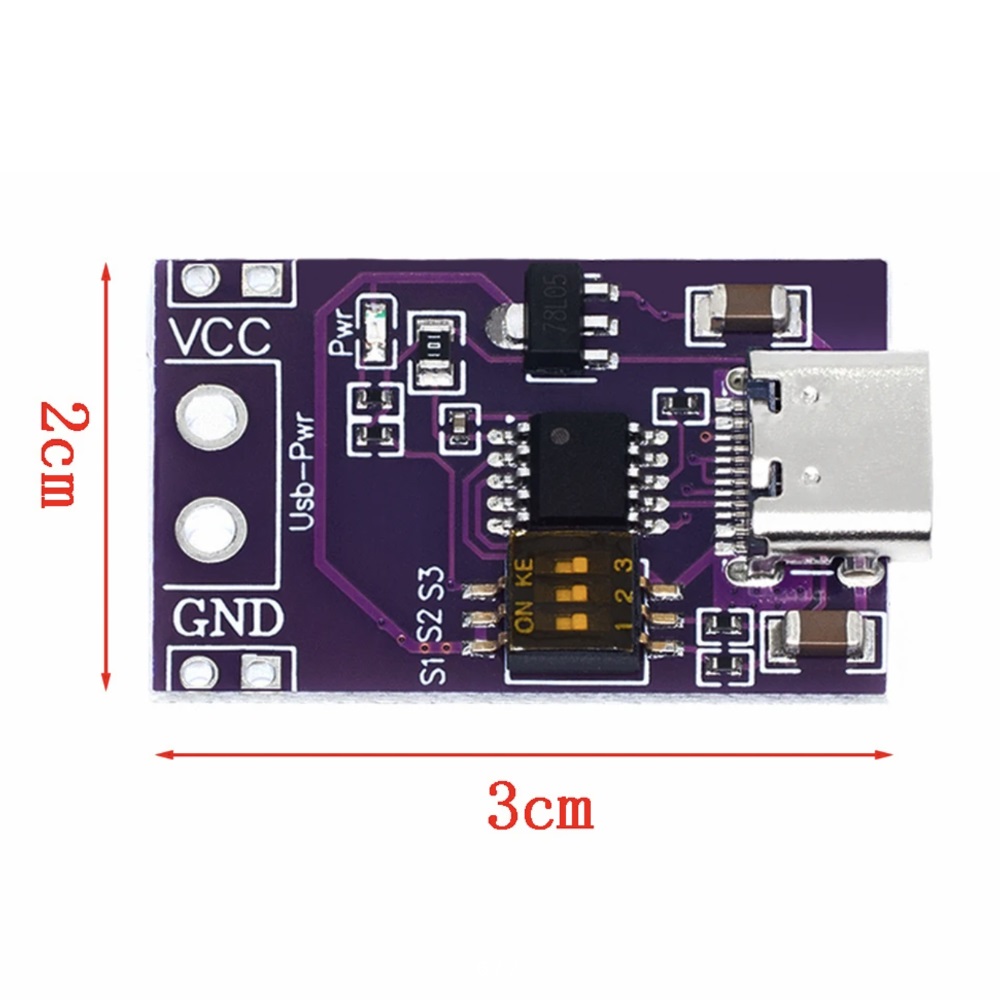

- Размеры платы : 30 × 18 × 3 мм
- Производитель TZT
- Страна производства Китай
