YF-S201 датчик расхода воды (жидкости)

Датчик расхода воды YF-S201 позволяет измерять скорость потока воды - объёма воды, проходящего через датчик в единицу времени. Датчик состоит из пластикового корпуса, водяного ротора с магнитами и датчика Холла. Проходящая вода вращает магнит, что в свою очередь создает импульсы на проводе: 450 импульсов на 1 литр воды. Скорость вращения ротора прямо пропорциональна скорости водяного потока. Чем выше скорость, тем чаще магниты проходит рядом с датчиком Холла, тем больше импульсов на информационном выводе датчика.


Технические характеристики датчика расхода воды YF-S-201:

• Рабочее напряжение: 5 ... 18 В
• Потребляемый ток: до 15 мА (при напр. питания 5 В)
• Измеряемый диапазон расхода воды: 1 ... 30 л/мин
• Погрешность измерений: ±3%
• Рабочее давление: до 1,75 Mpa (17,27 ст. атм.)
• Рабочая температура: 0 ... 80 °C
• Температура жидкости: до 120 °C
• Размер патрубка: ∅20 мм (внешний), ∅10 мм (внутренний)

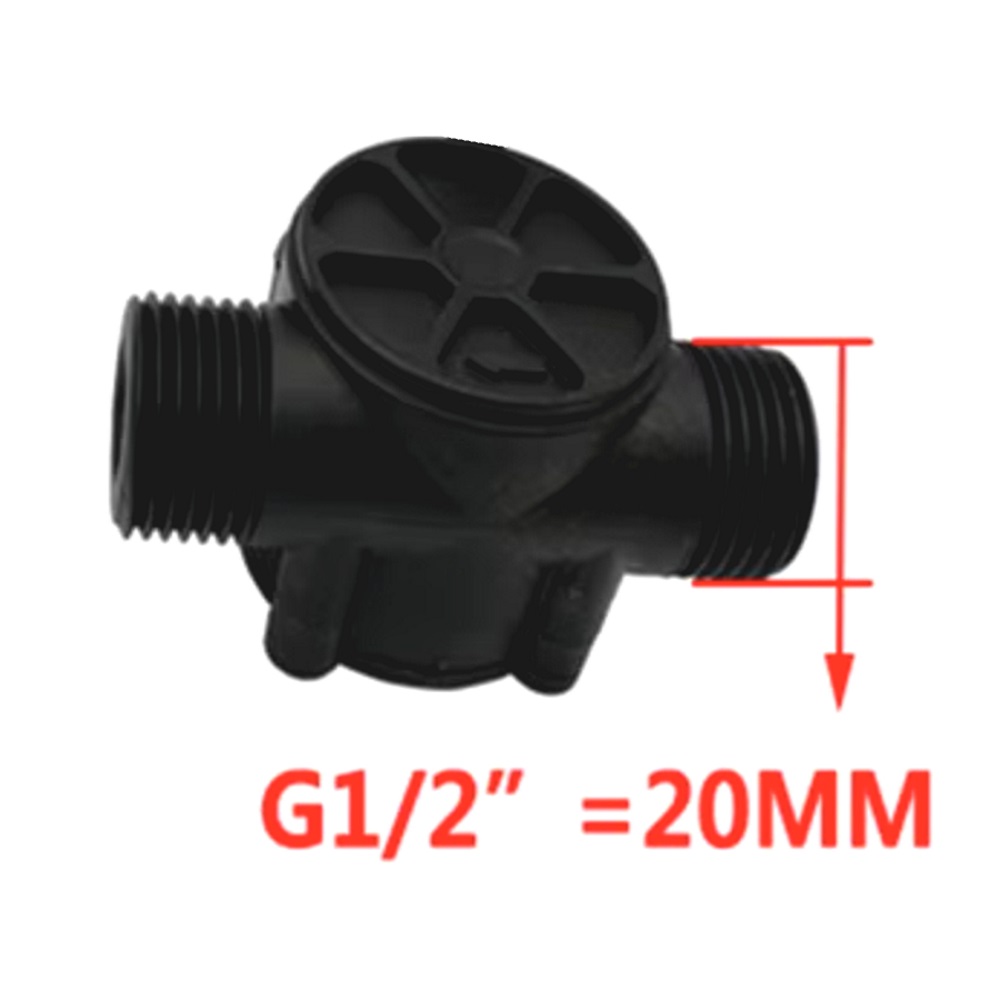

• Размер трубной резьбы: G1/2'' (1/2 трубного дюйма)
• (внешний ∅20,955 мм / внутренний ∅18,631 мм / шаг 1,814 мм)

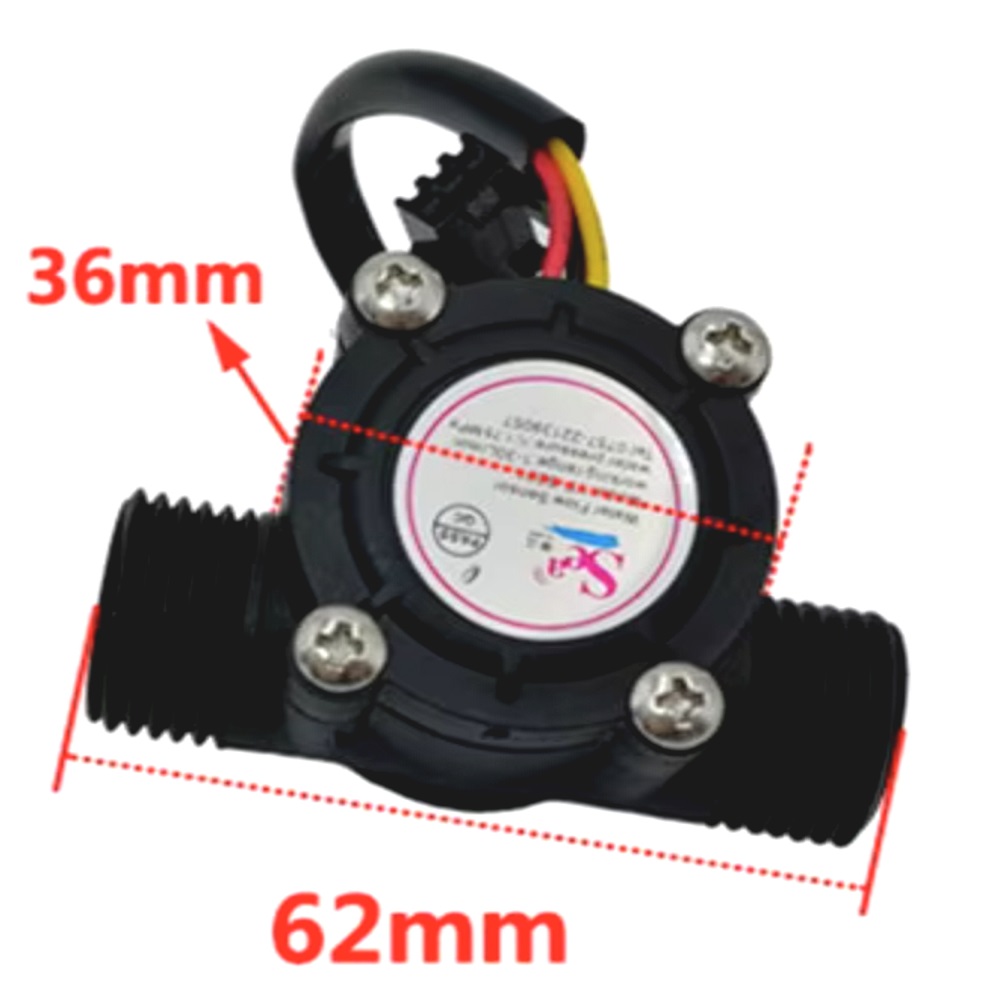

• Габариты: 65x36x36 мм
• Вес: 43 г

Назначение выводов датчика расхода воды YF-S-201:

Красный провод - Vcc, чёрный провод - GND, жёлтый провод - DATA.
